Vanne de vidange

de pressionmanuellesaignement

Présentation du produit

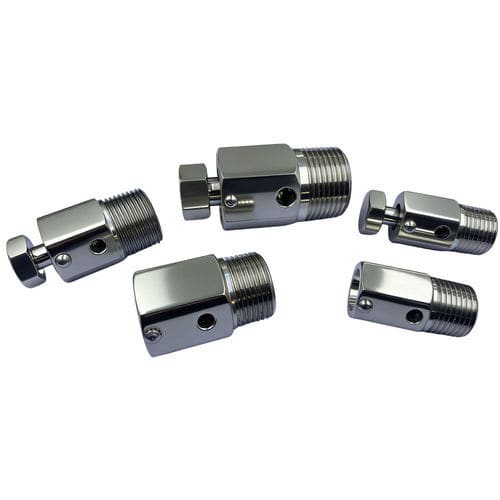

Vanne de vidange AJL Standard Cap / Douille hexagonale (type bille à joint dur) conçue pour la vidange, la mise à l'air et la maintenance des robinets à boisseau sphérique, des vannes à guillotine et des appareils d'embouchure de puits dans les applications pétrolières, gazières et de traitement des eaux industrielles. Fourni avec port de ventilation et goupille d'arrêt pour une utilisation contrôlée. Raccordements NPT standards et options non standard disponibles.

Spécifications d'interface
Filetages standards : 1/2-14NPT, 3/4-14NPT, 1-11.5NPT. Tailles et raccords non standard sur demande.

Type de produit
Vanne d purge à tête hexagonale standard ; vanne d purge à empreinte hexagonale interne.

Domaine d'application
Vidange, dépressurisation et évacuation dans les robinets à boisseau sphérique, vannes à guillotine, têtes de puits, boîtes anti-soufflage et vannes de conduite principales dans les systèmes pétroliers, gaziers et de traitement d'eau industrielle.

Matériau du corps
316SS ou 304SS ; matériaux ou traitements non standards disponibles sur demande.

Milieu d'utilisation
Pétrole, gaz naturel, eau et fluides de procédé compatibles.

Spécifications de performance

• Essai hydrostatique (eau haute pression) : 35–135 MPa pendant 2 minutes
• Essai à l'air : 0,6–0,8 MPa pendant 2 minutes

Structure du produit
Structure à bille à joint dur avec siège de précision pour assurer une étanchéité stable en haute pression.

Matériau de la bille
Alliage de carbure de tungstène YG6 pour résistance à l'usure et à la corrosion en service exigeant.

Pression de service
≤ 10 000 PSI (env. 68,9 MPa).

Température de service
-50°C à 200°C selon la configuration des matériaux et des joints.

Introduction du produit
La vanne de vidange AJL Standard Cap / Douille hexagonale est conçue pour des opérations de vidange et de mise à l'air fiables dans les environnements pétroliers, gaziers et de traitement des eaux. La bille à joint dur et le corps en acier inoxydable assurent une longue durée de vie et une étanchéité sans fuite en haute pression. Les options de filetage NPT facilitent l'installation ; des raccordements sur mesure sont disponibles pour les projets spécifiques.

Avantages clés
Matériaux durables
Corps en 316SS/304SS et bille en carbure de tungstène YG6 offrant résistance à la corrosion et à l'usure pour des conditions de terrain sévères.

Étanchéité haute pression
Conception à joint dur évaluée jusqu'à 10 000 PSI et validée par des essais hydrostatiques et pneumatiques pour garantir une étanchéité fiable.

Conception pratique
Port de ventilation et goupille d'arrêt pour une vidange sûre et contrôlée. Disponible en version Standard Cap et Douille hexagonale selon les besoins d'installation et d'exploitation.

Raccordements flexibles
Tailles NPT standards avec options de personnalisation non standard pour s'adapter à divers systèmes de tuyauterie.

Applications
Utilisation sur plates-formes de forage, pipelines de gaz naturel, usines de traitement de gaz, systèmes de traitement des eaux industrielles, têtes de puits, boîtes anti-soufflage et vannes de conduite principales nécessitant une vidange et une mise à l'air contrôlées.

Marque et origine
Marque AJL. Fabriqué à Suzhou, Chine, avec usinage professionnel et contrôle qualité strict.

Caractéristiques techniques

• Nom de la pièce : Vanne de vidange
• Modèle : AJL Standard Cap / Douille hexagonale
• Spécifications d'interface : 1/2-14NPT ; 3/4-14NPT ; 1-11.5NPT (personnalisation disponible)
• Type de produit : Vanne d purge tête hexagonale standard ; vanne d purge tête hexagonale interne
• Matériau du corps : 316SS, 304SS (matériaux personnalisés disponibles)
• Matériau de la bille : Alliage de carbure de tungstène YG6
• Milieu d'utilisation : Pétrole, gaz naturel, eau
• Pression de service : ≤ 10 000 PSI
• Température de service : -50°C à 200°C
• Essais de performance : Hydrostatique 35–135 MPa pendant 2 min ; Air 0,6–0,8 MPa pendant 2 min
• Structure du produit : Vanne à bille à joint dur
• Origine : Suzhou, Chine
• Marque : AJL
