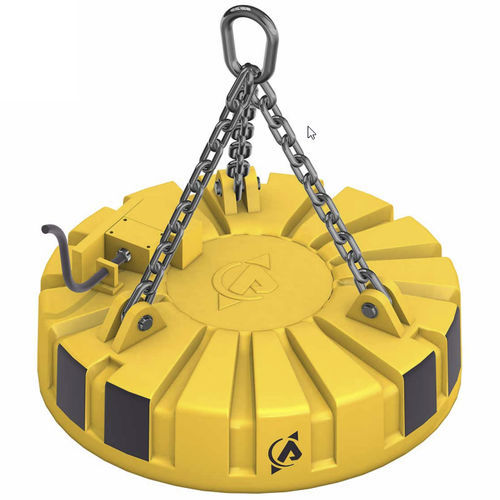

Électroaimant de levage à commutation électrique CMPAF series

de manutentioncirculaire

Nos séries brevetées CMPAF et CHPAF sont des électroaimants circulaires de moyennes et hautes performances équipés de double bobinage concentrique et de 3 pôles. Ils sont recommandés pour la manutention de produits en vrac en grande quantité : •mitrailles légères issues de l’usinage, •mitrailles moyennes provenant du broyage de métaux, •mitrailles lourdes provenant de chutes industrielles ou de cisaillages, •mélanges issus de chutes industrielles, de résidus de fonderie de fonte ou d’acier. Leur robustesse et leur étanchéité les prédestinent aux applications extérieures, en ambiance difficille, telles que : •parc à mitrailles d’acieries électriques et de convertisseurs, •chargement et déchargement de camions et de wagons chez les recycleurs de métaux et les sidérurgistes, •préparation des enfournements en fonderie. DESCRIPTIF TECHNIQUE Les CMPAF et CHPAF sont constitués d’une carcasse monobloc en acier coulé protégeant le double bobinage breveté. Les principaux éléments constitutifs sont : •une carcasse coulée, nervurée, en acier à haute perméabilité magnétique. Les emboîtements mécaniques et surfaces de pose sont usinés pour un meilleur reconditionnement des aimants, •trois doubles oreilles de suspension avec axes et rondelles •un double bobinage concentrique à isolation renforcée, •un plateau d’usure en acier manganosilicieux amagnétique. Cette pièce de haute résistance est épaulée et maintenue par circlips, •une résine de remplissage bloquant et isolant la bobine dans la carcasse (classe H ou C selon exécution)
