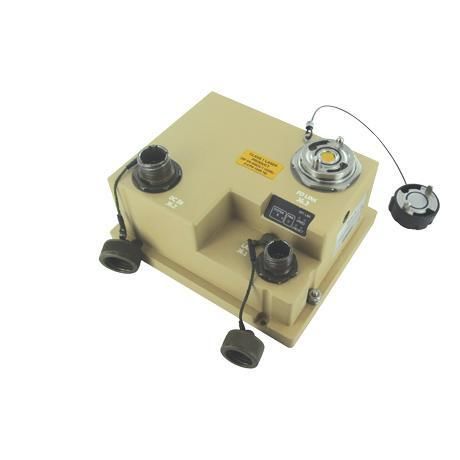

Module d'interface optique RES-GMC-1M-FORC

Ethernetde fibre optiquede puissance

Présentation Le convertisseur média fibre optique Amphenol Socapex RES-GMC-1M-FORC est un convertisseur Ethernet MIL‑STD conçu pour l'extension fibre sur le terrain et le contrôle à distance des équipements via lien optique. Il intègre la technologie à faisceau élargi CTOS (STANAG 4290) et est conforme à MIL‑STD‑461E (EMI), MIL‑STD‑810F/GM (environnement), MIL‑STD‑1275 et MIL‑STD‑704A (protection d'alimentation). L'unité peut fournir jusqu'à 100 A via l'unité B en mode source d'alimentation.

Principales caractéristiques

• Convertisseur média fibre optique robuste / commutateur Ethernet non géré
• Contrôle à distance par fibre pour équipements déployés
• Interfaces à faisceau élargi CTOS (STANAG 4290)
• Normes militaires EMI et environnementales : MIL‑STD‑461E, MIL‑STD‑810F/GM
• Normes de protection d'alimentation : MIL‑STD‑1275, MIL‑STD‑704A
• Options d'alimentation multiples : DC, AC et modes PoE
• Capacité de sortie : jusqu'à 100 A via l'unité B

Applications

• Déploiement et extension de réseaux fibre tactiques
• Contrôle et supervision à distance d'équipements sur le terrain
• Surveillance, protection de périmètre et communications C5ISR
• Intégration dans systèmes de communication véhicule et abri

Alimentation & options

• Entrée 18–32 V DC
• Entrée 90–265 V AC (47–65 Hz)
• Power over Ethernet (PoE) en mode Powered Device : reçoit 48 V depuis LAN1
• Fonctionne en tant que Power Source Equipment : accepte 18–32 V DC et fournit 48 V DC à un appareil terminal

Considérations sur le lien optique Le budget de puissance optique dépend de la puissance émise, de la sensibilité du récepteur, des pertes de connecteurs et du type/longueur de câble. La portée maximale varie selon la fibre monomode ou multimode, le débit et les standards utilisés. Prévoir le budget pour une opération fiable en conditions de terrain.

Fonctionnement Le RES-GMC-1M-FORC fonctionne comme un convertisseur média Ethernet non géré, plug‑and‑play, avec ports fibre et gestion distante via le lien optique lorsqu'il est intégré à un équipement de contrôle compatible.

Caractéristiques techniques

• Modèle : RES-GMC-1M-FORC
• Fabricant : Amphenol Socapex
• Contrôle à distance : via fibre
• Faisceau élargi : CTOS (STANAG 4290)
• Conformité : MIL‑STD‑461E, MIL‑STD‑810F/GM, MIL‑STD‑1275, MIL‑STD‑704A
• Entrées d'alimentation : 18–32 V DC, 90–265 V AC, options PoE
• Capacité de sortie : jusqu'à 100 A via l'unité B
• Type : convertisseur média fibre optique robuste / commutateur Ethernet non géré
