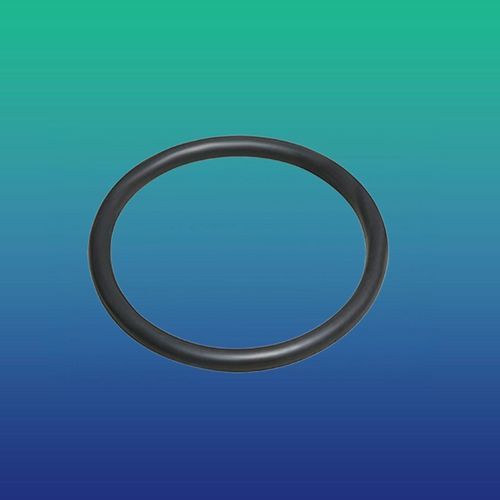

Joint pour l'industrie alimentaire et de la boisson DIN Union

Aperçu du produit
DIN Union désigne les raccords conformes à la norme DIN 11851. Les joints d'union DIN sont conçus spécifiquement pour ces raccords et s'utilisent couramment sur pompes, équipements de process et machines conformes à DIN 11851. L'union DIN comporte une bague de soudure conique qui s'insère légèrement dans la partie mâle au-dessus du joint afin d'assurer un alignement correct lors du serrage.

Applications

• Brasseries
• Caves à vin
• Laiteries
• Biotechnologie
• Équipements et pompes pour l'industrie agroalimentaire

Certifications

• FDA 21 CFR 177.2600
• USP Class VI
• NSF 51 (pour Silicone)
• ADI Free
• TSE/BSE Free
• Sans mélamine
• USFDA DMF # 32561

JOINTS D'UNION DIN - Tailles
DN10 | D2 12 mm | D1 20 mm | Hauteur 4,5 mm | Rayon 2,3 mm
DN15 | D2 18 mm | D1 26 mm | Hauteur 4,5 mm | Rayon 2,3 mm
DN20 | D2 23 mm | D1 33 mm | Hauteur 4,5 mm | Rayon 2,8 mm
DN25 | D2 30 mm | D1 40 mm | Hauteur 5 mm | Rayon 2,8 mm
DN32 | D2 36 mm | D1 46 mm | Hauteur 5 mm | Rayon 2,8 mm
DN40 | D2 42 mm | D1 52 mm | Hauteur 5 mm | Rayon 2,8 mm
DN50 | D2 54 mm | D1 64 mm | Hauteur 5 mm | Rayon 2,8 mm
DN65 | D2 71 mm | D1 81 mm | Hauteur 5 mm | Rayon 2,8 mm
DN80 | D2 85 mm | D1 95 mm | Hauteur 5 mm | Rayon 2,8 mm
DN100 | D2 104 mm | D1 114 mm | Hauteur 6 mm | Rayon 2,8 mm
DN125 | D2 130 mm | D1 142 mm | Hauteur 7 mm | Rayon 3,5 mm
DN150 | D2 155 mm | D1 167 mm | Hauteur 7 mm | Rayon 3,5 mm

Propriétés physiques
Matériau | Dureté (Shore A) | Résistance à la traction (PSI) | Allongement (%) | Résistance à la déchirure | Compression (%) | Température minimale (°C) | Température maximale (°C)
EPDM | 40–90 | 500–2 500 | 100–700 | Moyen à bon | Pauvre à excellent | -60 | 260
FKM | 60–90 | 500–2 000 | 150–350 | 15 | 5–40 | -25 | 400
CR | 40–90 | 500–3 000 | 100–800 | Bon à excellent | Pauvre à bon | -45 | 260
NBR | 40–90 | 200–3 500 | 200–650 | 10 | 15–35 | -40 | 250
FFKM | 60–70 | 1 450–2 900 | 125–250 | — | 15–40 | -67 | 626
Silicone | 10–90 | 200–1 500 | 200–700 | 15 | 15–25 | -100 | 626

Caractéristiques / spécifications techniques

• Nom du produit : DIN Union Gaskets
• Fabricant / Marque : Ami Polymer Pvt. Ltd.
• Conçu pour : raccords DIN conformes à la norme DIN 11851
• Remarque de conception : la bague de soudure conique s'insère légèrement dans la partie mâle pour garantir l'alignement lors du serrage
• Matériaux disponibles : Silicone, EPDM, CR (Chloroprène), NBR (Nitrile), FKM (Viton), FFKM
• Option joint détectable métal disponible pour prévenir les contaminations dans les industries alimentaire, boissons et pharmaceutique
• Certifications / homologations : FDA 21 CFR 177.2600; USP Class VI; NSF 51 (pour Silicone); ADI Free; TSE/BSE Free; Sans mélamine; USFDA DMF # 32561
• Applications : Brasseries, Caves à vin, Laiteries, Bio-tech, Équipements et pompes agroalimentaires
• Tailles DIN disponibles : DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150
• Plages de propriétés physiques fournies par matériau (dureté, résistance à la traction, allongement, résistance à la déchirure, compression, températures)
