Joint en silicone ImaInlinePro

en EPDMrondpour produits pharmaceutiques

Aperçu du produit

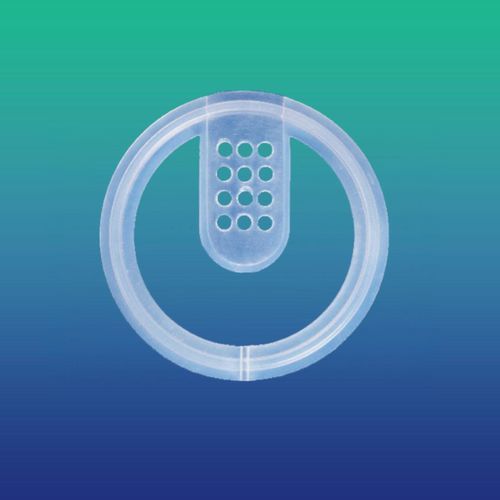

APPL propose une gamme de joints destinés à la validation des pièges à spores et des capteurs, conçus pour garantir la stérilité et la validation thermique dans les procédés inline pharmaceutiques et biotechnologiques. Ces joints comblent l'espace entre deux ferrules pour assurer une étanchéité sans fuite et intègrent des passages pour fils de thermocouple, stop lock, bouchons d'orifice et prises d'échantillonnage sur quatre côtés. Matériaux disponibles : silicone vulcanisé au platine et caoutchouc EPDM.

Caractéristiques / Détails clés

• Fabrication en salle blanche ISO Classe 7
• US FDA DMF n°32561
• Référencé NSF 51 pour le silicone vulcanisé au platine
• Multiples orifices/options pour fils de thermocouple
• Disponible en tailles personnalisées pour pièges à spores
• Configurations validation seule, capteur seul et combinée disponibles

Applications

• Validation de procédé inline
• Validation de stérilité dans les procédés pharmaceutiques
• Cartographie thermique et études de validation

SENSOR TC GASKET - table (columns: OD | ID | PCD | THICK | NO OF HOLES | CATALOGUE NO)
OD | ID | PCD | THICK | NO OF HOLES | CATALOGUE NO
50.5 | 22.2 | 43.5 | 6.3 | 1 | TC-S-2250-3871
34.0 | 15.4 | 27.5 | 6.0 | 1 | TC-S-1534-0374
50.5 | 35.8 | 43.5 | 6.0 | 1 | TC-S-3550-0522
22.5 | 10.09 | | 6.8 | 1 | TC-S-1022-0523
50.5 | 22.8 | 43.5 | 6.0 | 1 | TC-S-2350-1619
22.6 | 15.5 | | 5.0 | 1 | TC-S-1522-1620
64.0 | 48.8 | 56.5 | 6.0 | 1 | TC-S-4864-2124
91.0 | 73.1 | 83.5 | 5.5 | 1 | TC-S-7391-3705

VALIDATION TC GASKET - table (columns: OD | ID | PCD | THICK | NO OF HOLES | CATALOGUE NO)
OD | ID | PCD | THICK | NO OF HOLES | CATALOGUE NO
51.9 | 35.1 | 45.5 | 5.0 | 12 | TC-V-3551-3870
50.5 | 22.8 | 43.5 | 5.0 | 4 | TC-V-2250-1464
64.0 | 46.0 | 56.5 | 5.0 | 10 | TC-V-4664-1481
34.0 | 15.7 | 27.5 | 6.0 | 2 | TC-V-1534-1529
199.0 | 97.6 | 110.0 | 6.0 | 16 | TC-V-110119-2826

VALIDATION CUM SENSOR TC GASKET - table (columns: OD | ID | PCD | THICK | NO OF HOLES | CATALOGUE NO)
OD | ID | PCD | THICK | NO OF HOLES | CATALOGUE NO
64.0 | 48.8 | 56.5 | 6.0 | 12 | TC-VS-4864-3323
50.5 | 23.5 | 43.5 | 6.0 | 5 | TC-VS-2350-1669
64.0 | 48.0 | 56.5 | 6.0 | 12 | TC-VS-4864-1673
34.0 | 20.0 | 27.5 | 6.0 | 3 | TC-VS-2034-1674
91.0 | 73.1 | 83.5 | 6.0 | 16 | TC-VS-7391-2825

Spécifications techniques

• Nom du produit : ImaInlinePro Gasket
• Matériaux : silicone vulcanisé au platine ; caoutchouc EPDM
• Fonction : comble l'écart entre ferrules pour des processus inline sans fuite
• Prévisions : passages pour fils de thermocouple, stop lock, bouchon d'orifice, prises d'échantillonnage (4 côtés)
• Environnement de fabrication : salle blanche ISO Classe 7
• Réglementation / références : USFDA DMF n°32561 ; inscription NSF 51 pour le silicone vulcanisé au platine
• Disponible en tailles personnalisées pour pièges à spores et configurations à trous multiples
