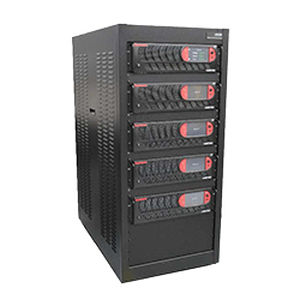

Alimentation électrique rackable HPX

DCpour applications industriellespour automatisme

Aperçu
La série HPX est une alimentation DC haute puissance destinée aux marchés et applications exigeant des spécifications de test rigoureuses. Elle offre une alimentation flexible, à faible bruit, dans une armoire rack mobile. La série HPX assure une programmabilité rapide et précise ainsi que des fonctionnalités avancées dans un encombrement réduit.

Résumé clé
Modèle : HPX Series
Tension : 10 V - 1000 V
Courant : 45 A - 6000 A
Puissance : 36 kW - 240 kW
Présentation : Système DC programmable extensible haute puissance

Principales caractéristiques

• Puissance élevée configurable pour répondre aux exigences de test actuelles et futures
• Puissance système économiquement viable avec une précision comparable aux solutions sur mesure
• Conçu pour servir divers marchés et spécifications de test exigeantes

Avantages de l'architecture modulaire

• Le système reste opérationnel si un bloc d'alimentation tombe en panne
• La modularité permet une maintenance et une gestion des pièces de rechange plus efficaces au niveau des blocs
• Les commandes intelligentes permettent un séquençage sophistiqué et le mode puissance constante (réglage indépendant tension, courant et puissance max) avec sauvegarde/recall des paramètres
• Contrôle flexible : commande manuelle en façade, entrée analogique isolée, RS232, Ethernet (LXI) et interface IEEE-488 en option

Fonctionnalités avancées

• Densité de puissance DC élevée : jusqu'à 150 kW en baie simple ; jusqu'à 240 kW en baie double
• Réponse transitoire rapide pour limiter les excursions de tension indésirables
• Vitesse de variation élevée (slew rate) avec temps de montée/descente exceptionnels pour les applications sensibles à la vitesse
• Faible ondulation adaptée aux applications sensibles
• Faible niveau sonore grâce à des ventilateurs à vitesse variable contrôlée par la température
• Haute précision : mesures tension/courant intégrées sans besoin de multimètres externes
• Architecture modulaire simplifiant le stock de pièces et la maintenance

Fonctionnement et protections

• Crossover automatique CV/CC avec protections contre les défauts dangereux
• Interverrouillage Remote Shutdown (S/D) pour coupure externe de la sortie en conditions dangereuses
• Options de programmation analogique externe pour un contrôle élargi
• Remote Sense pour compenser les chutes de tension sur les lignes
• Technologie de commutation FET haute fréquence pour précision, excellente réponse transitoire et faible bruit dans un encombrement réduit

Marchés et applications
Télécommunications et informatique — Validation et tests de diodes laser
Automatisation industrielle et contrôle des procédés — R&D onduleurs PV, piles à combustible et énergies renouvelables
Magnets, amplificateurs RF et orientation de faisceau — Tests aérospatiaux et satellites
Alimentations pour chauffe — Traitement et purification de l'eau
Tests de batteries, ultracondensateurs et stockage d'énergie — Traitement des semi-conducteurs
Recherche matière — Usines gaz, chimie, pétrole et utilities
Électrodéposition, pulvérisation et revêtement — Tests EOL, QC et inspection
Validation de composants électriques — ATE défense, militaire et aérospatial
Burn-in et tests sans surveillance — Tests de conformité
Tests de composants automobiles, ECU et HIL — Différentes applications de test automobile

Modèles / Options (résumé)
Options de tension d'entrée :
C (Option) : 208/230 V (187–253 Vac)
D (Option) : 380/400 V (342–440 Vac)
E (Standard) : 440/480 V (396–528 Vac)

Options commande à distance et panneau :
1C : Aucune option additionnelle (Ethernet et RS232C standard)
2F : IEEE-488.2
2G : Contrôle analogique isolé
2H : Disjoncteur d'entrée AC avec panneau EPO < 125 A/phase
2I : Disjoncteur d'entrée AC avec panneau EPO < 250 A/phase
2J : Disjoncteur d'entrée AC avec panneau EPO < 400 A/phase
2K : Disjoncteur d'entrée AC avec panneau EPO < 600 A/phase
3C : Contrôle analogique isolé + disjoncteur d'entrée AC avec panneau EPO
3E : IEEE-488.2 + Contrôle analogique isolé
3F : IEEE-488.2 + Disjoncteur d'entrée AC avec panneau EPO
4A : IEEE-488.2 + Contrôle analogique isolé + Disjoncteur d'entrée AC avec panneau EPO

Certifications (exemples)
00 : Aucune
UL : Certification UL/CSA NRTL
CE : Certification CE

Caractéristiques / Spécifications techniques

• Série : HPX Series
• Plage de tension de sortie : 10 V à 1000 V
• Plage de courant de sortie : 45 A à 6000 A
• Plage de puissance : 36 kW à 240 kW
• Densité de puissance : jusqu'à 150 kW (baie simple), jusqu'à 240 kW (baie double)
• Interfaces de commande : façade, entrée analogique isolée, RS232 (standard), Ethernet (LXI) (standard), IEEE-488 en option
• Modes : basculement automatique tension constante / courant constant ; mode puissance constante
• Protections : interverrouillage Remote Shutdown (S/D), protections contre défauts dangereux
• Performance transitoire : réponse transitoire rapide et haute vitesse de variation
• Bruit & refroidissement : faible ondulation, faible bruit audible avec ventilateurs à vitesse variable contrôlés par température
• Précision de mesure : mesures tension/courant intégrées sans multimètre externe
• Construction : technologie modulaire de conversion par commutation FET haute fréquence ; armoires rack avec roulettes
