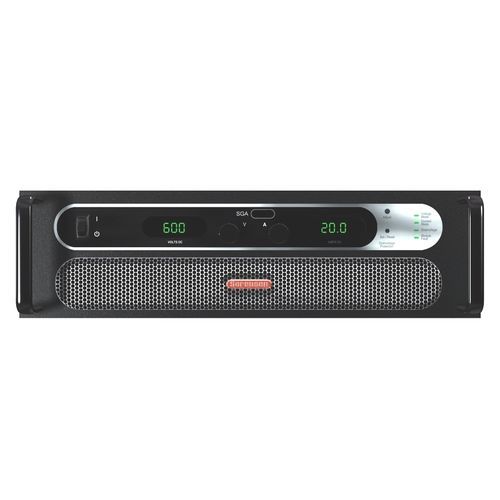

Alimentation électrique de table SGA

DCpour équipement électroniquehaute puissance

Vue d'ensemble
La série Sorensen SGA Series d'alimentations CC modulaires et programmables fournit une puissance DC évolutive, du châssis unique (4–30 kW) aux systèmes multi-châssis jusqu'à 1,9 MW. L'architecture utilise des modules de puissance de 5 kW comme blocs de construction pour des configurations voltage/courant flexibles, avec une entrée d'air frontale permettant une densité d'armoire élevée et une installation empilée.

Caractéristiques clés (d'après le tableau récapitulatif)

• Modèle : SGA Series
• Plage de tension : 10 V à 1000 V
• Plage de courant : 5 A à 2400 A
• Puissance par châssis : 4 kW à 30 kW
• Taille du module de puissance : 5 kW par module
• Modules par châssis : 1 à 6 (selon la tension)
• Capacité de parallélisme : Jusqu'à 1,9 MW total, jusqu'à 32 500 A
• Haute densité de puissance : jusqu'à 15 kW jusqu'à 20 VDC dans un boîtier 3U
• Refroidissement/boîtier : entrée d'air frontale pour installation empilée
• Options de contrôle/commande à distance : Analogique, IEEE-488.2 + RS-232, Ethernet/RS-232, commande analogique isolée, packs d'options combinés

Applications

• Burn-in
• Tests de conformité
• Recherche sur matériaux
• Contrôle de procédé
• Validation produit
• Électronique automobile
• Systèmes ATE en rack
• Charge de batteries

Caractéristiques et conception du produit
La SGA Series repose sur un bloc de puissance modulaire de 5 kW pouvant être installé de 1 à 6 fois par châssis pour fournir 4–30 kW par châssis selon la sélection de tension. Les châssis peuvent être mis en parallèle pour augmenter la puissance système jusqu'à 1,9 MW tout en fournissant un courant total présenté comme une seule alimentation. Le refroidissement par entrée d'air frontale et le compactage 3U/6U augmentent la densité de rack et permettent les installations empilées sans dégagement latéral.

Manuels, fiches techniques et logiciels (ressources disponibles)
La documentation et les logiciels disponibles incluent : manuel d'exploitation SGA, manuel opérationnel en japonais, guides de programmation Ethernet/IEEE/RS-232, fiche technique SG Series, infographique SGA vs SGX, pilotes LabVIEW, packages de firmware, panneaux virtuels, utilitaires Flash Wizard, packages GUI et wrappers IVI-COM.

Options et accessoires (résumé)
Options de contrôle :

• A = Analogique

Options de tension d'entrée :

• C = entrée 187 / 242 VAC
• D = entrée 342 / 440 VAC
• E = entrée 396 / 528 VAC

Options de commande à distance et combinaisons :

• 0A = Aucune option
• 1A = IEEE-488.2 + RS-232C
• 1C = Ethernet / RS-232
• 1D = Commande analogique isolée
• 1E = Verrouillage d'arbre
• 2A = 1A + 1D
• 2G = 1A + 1E
• 2H = 1C + 1E
• 2J = 1D + 1E
• 3C = 1A + 1D + 1E
• 3G = 1C + 1D + 1E

Options de procédé et de calibration :

• AA = Aucune option
• AB = Certificat d'étalonnage selon ANSI / NCSL Z540-1 (inclut données d'essai)

Modifications et accessoires (exemples) :

• AJ = Filtre à poussière panneau avant - installé en usine (3U uniquement)
• CV = Entrée AC 400 Hz @ 208 VAC (6U uniquement ; STD sur 3U)
• PF = Correction du facteur de puissance passive à 0,9 (pour certaines plages de tension)
• 890-453-03 = Câble de parallélisation (pour jusqu'à 5 unités)
• K550212-01 = Glissières rack 3U (modèles 5/10/15 kW)
• K550213-01 = Glissières rack 6U (modèles 20/25/30 kW)
• K550532-01 = Kit filtre à poussière panneau avant (installation sur site, 3U)
• 9550589-01 = Cache d'entrée AC (3U)

Remarques

• L'architecture modulaire 5 kW permet des configurations de châssis flexibles et une puissance totale élevée via le parallélisme.
• L'entrée d'air frontale et le boîtier compact permettent une densité de rack élevée et une installation empilée.

Caractéristiques / spécifications techniques

• Nom du modèle : SGA Series
• Plage de tension : 10 V à 1000 V
• Plage de courant : 5 A à 2400 A
• Puissance par châssis : 4 kW à 30 kW
• Taille du module : 5 kW par module
• Modules par châssis : 1 à 6 (selon la tension)
• Capacité de parallélisation : Jusqu'à 1,9 MW total, jusqu'à 32 500 A
• Haute densité : jusqu'à 15 kW jusqu'à 20 VDC en 3U
• Refroidissement/boîtier : entrée d'air frontale permettant des unités empilées sans dégagement requis
• Options de contrôle/commande : Analogique, IEEE-488.2 + RS-232C, Ethernet/RS-232, commande analogique isolée, packs combinés
• Option de procédé & calibration : Certificat d'étalonnage selon ANSI / NCSL Z540-1 (AB)
