Moteur DC KinetiMax 095™ Series
brushlessà aimants permanentsà rotor extérieur

moteur DC
moteur DC
moteur DC
moteur DC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

AC/DC
DC
Type
brushless
Construction
à aimants permanents, à rotor extérieur, compact, plat, frameless
Nombre de pôles
30 pôles
Application
pour équipement médical, pour applications industrielles, pour pompe, pour la robotique, pour véhicule électrique, pour l'optique, pour convoyeur, pour machine d'emballage, pour outil électroportatif, pour applications hydrauliques, convoyeur, pour pompe centrifuge, pour fauteuil roulant, agricole, pour applications médicales, pour systèmes à piles, pour drone, pour pompe à vide
Autres caractéristiques
à haut rendement, fort couple, haute puissance, à haute inertie, à entraînement direct
Puissance

Min: 323 W
(0,439 hp)

Max: 528 W
(0,718 hp)

360 W, 442 W, 510 W
(0,489 hp, 0,601 hp, 0,693 hp)

Intensité

15,1 A

Couple

1,3 Nm, 2 Nm, 2,58 Nm
(0,9588 ft.lb, 1,4751 ft.lb, 1,9029 ft.lb)

Vitesse de rotation

1 886 rpm, 2 109 rpm, 3 038 rpm
(11 850,09 rad.min-1, 13 251,24 rad.min-1, 19 088,32 rad.min-1)

Diamètre

95 mm
(3,74 in)

Température de fonctionnement

160 °C
(320 °F)

Description

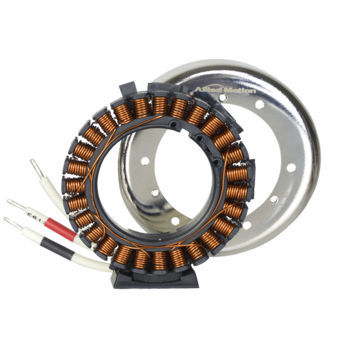

Le KinetiMax 095 High Power Density (HPD) est un moteur à courant continu sans balais à rotor extérieur qui se présente sous la forme de jeux de pièces stator-rotor sans cadre. Avec trois longueurs d'empilage au choix, le KinetiMax 095 HPD présente un couple nominal de sortie de 1,13 à 2,58 Nm, ce qui donne une puissance de sortie de 360 à 510 watts à son point de fonctionnement nominal. L'ensemble stator-rotor compact offre une solution idéale lorsque la longueur totale du moteur est critique dans les applications à espace restreint. Et avec un taux de rendement de plus de 87% dans sa zone de travail normale, le moteur KinetiMax 095 HPD est idéal pour les applications alimentées par batterie, où il contribue à maximiser le temps de fonctionnement par charge de batterie. Notre moteur KinetiMax 095 HPD se caractérise par un grand diamètre d'alésage du stator de 58,5 mm, qui permet le passage des câbles dans le moteur. Avec un nombre de pôles plus élevé et un rotor extérieur de meilleure conception, le moteur KinetiMax 095 HPD crée un faible couple d'embrayage combiné à un couple de pointe élevé qui améliore le comportement du moteur dans les applications d'asservissement.

---
