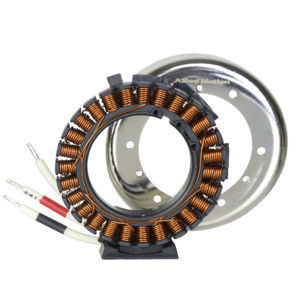

Moteur DC KinetiMax 083™ Series
brushlessà aimants permanentsà rotor extérieur

moteur DC
moteur DC
moteur DC
moteur DC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

AC/DC
DC
Type
brushless
Construction
à aimants permanents, à rotor extérieur, compact, plat, frameless
Nombre de pôles
30 pôles
Application
pour machine d'emballage, pour pompe, pour applications industrielles, pour systèmes à piles, pour équipement médical, pour fauteuil roulant, pour la robotique, pour pompe centrifuge, pour pompe à vide, pour convoyeur, pour l'optique, pour outil électroportatif, pour applications hydrauliques, agricole, pour drone, pour applications médicales, convoyeur, pour véhicule électrique
Autres caractéristiques
à haut rendement, fort couple, haute puissance, à haute inertie, à entraînement direct
Puissance

Min: 231 W
(0,314 hp)

231 W, 308 W, 400 W
(0,314 hp, 0,419 hp, 0,544 hp)

Max: 367 W
(0,499 hp)

Intensité

11,9 A, 12,1 A, 12,7 A

Couple

0,7 Nm, 1,25 Nm, 1,6 Nm
(0,5163 ft.lb, 0,922 ft.lb, 1,1801 ft.lb)

Vitesse de rotation

2 046 rpm, 2 294 rpm, 3 327 rpm
(12 855,4 rad.min-1, 14 413,63 rad.min-1, 20 904,16 rad.min-1)

Diamètre

83 mm
(3,27 in)

Température de fonctionnement

160 °C
(320 °F)

Description

Le KinetiMax 083 High Power Density (HPD) est un moteur à courant continu sans balais à rotor extérieur qui se présente sous la forme de jeux de pièces stator-rotor sans cadre. Avec trois longueurs d'empilage au choix, le KinetiMax 062 HPD présente un couple nominal de sortie de 0,70 à 1,61 Nm, ce qui donne une puissance de sortie de 245 à 345 watts à son point de fonctionnement nominal. L'ensemble stator-rotor compact offre une solution idéale lorsque la longueur totale du moteur est critique dans les applications à espace restreint. Et avec un taux de rendement de plus de 86% dans sa zone de travail normale, le moteur KinetiMax 083 HPD est idéal pour les applications alimentées par batterie, où il contribue à maximiser le temps de fonctionnement par charge de batterie. Notre moteur KinetiMax 083 HPD se caractérise par un grand diamètre d'alésage du stator de 51 mm, qui permet le passage des câbles dans le moteur. Avec un nombre de pôles plus élevé et un rotor extérieur de meilleure conception, le moteur KinetiMax 083 HPD crée un faible couple d'embrayage combiné à un couple de pointe élevé qui améliore le comportement du moteur dans les applications d'asservissement.

---
