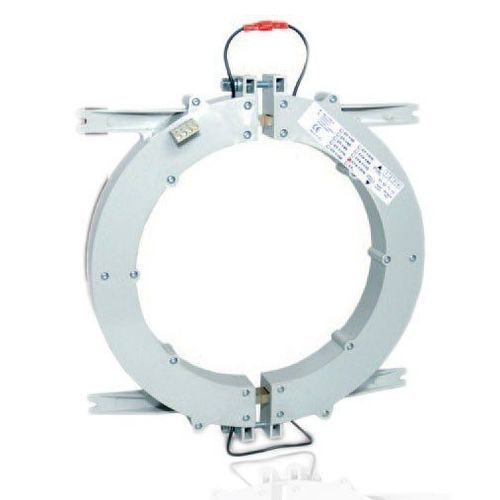

Transformateur de courant CT Series

à noyau divisépour forte puissancede commande

Les transformateurs de courant toroïdaux des séries CT-1, CTA-1, qui sont sélectionnés en fonction de l'épaisseur du câble ou de la barre omnibus, sont connectés à l'entrée de mesure du courant des relais à courant résiduel et sont utilisés pour mesurer les courants de fuite. En tant que technique de mesure du courant, les courants passant par les lignes de phase et de neutre sont collectés sous forme de vecteurs et comparés à la valeur de courant réglée sur le relais des séries RCR et ELR. Outre les transformateurs toriques à courant résiduel de la série CT, qui sont généralement utilisés pendant le câblage ou en déconnectant la connexion de la ligne, l'installation peut se faire sans perturber la continuité du système avec le transformateur torique à courant résiduel de la série CTA à noyau divisé, qui est plus facile à utiliser. Il est reconnu pour les avantages suivants : - Modèles fixes (série CT à noyau plein) ou ouvrables (série CTA à noyau divisé) - Solution pour les grandes sections de câble - Enroulements de test - la paire de circuits de contrôle (bornes 3-4) Description de l'appareil - Les transformateurs de courant toroïdaux comportent deux enroulements. L'un est utilisé pour mesurer la quantité de courant de fuite, tandis que l'autre est utilisé pour la fonction de test sur les relais à courant différentiel résiduel de type RCR et ELR. - En fournissant un courant de test à partir d'un point externe, le relais et le transformateur peuvent être testés et leur fonctionnement vérifié. - Les transformateurs de courant toroïdaux sont utilisés dans les tableaux électriques à forte puissance, avec des fils épais et des barres omnibus. - Avec les transformateurs à noyau divisé de la série CTA-1, une installation et une maintenance rapides et faciles sont assurées à des endroits où l'indisponibilité du système entraînerait des dommages financiers importants, comme dans les usines qui fabriquent en grand nombre.
