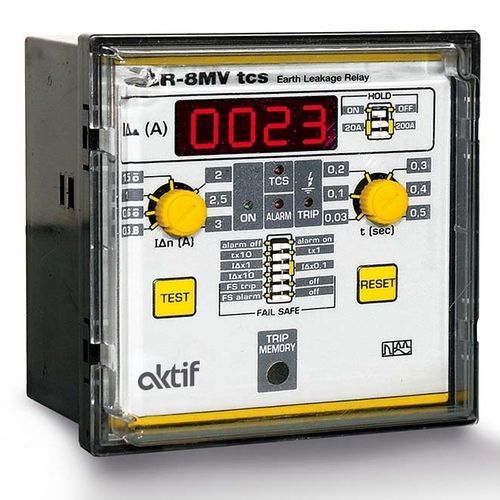

Relais de protection de fuite à la terre ELR Series
de courantsur rail DINà montage affleurant

relais de protection de fuite à la terre
relais de protection de fuite à la terre
relais de protection de fuite à la terre
relais de protection de fuite à la terre
relais de protection de fuite à la terre
relais de protection de fuite à la terre
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Valeur mesurée
de fuite à la terre, de courant
Montage
sur rail DIN, à montage affleurant
Réarmement
à réarmement automatique, à réarmement manuel
Communication
RS485
Norme
IEC
Autres caractéristiques
configurable
Courant de déclenchement

Max: 30 000 mA

Min: 30 mA

Description

Les relais de protection contre les courants résiduels sont des dispositifs qui donnent l'ordre d'ouvrir le disjoncteur lorsque les courants de fuite qui peuvent se produire dans les réseaux électriques sont observés et approchent les limites qui menacent le système et la santé humaine. Il y a des fuites à la terre dans les réseaux pour des raisons telles qu'une infrastructure insuffisante, des pannes d'équipement, des erreurs de fabrication dans les systèmes. Les fuites à la terre sont détectées par la différence vectorielle des valeurs de courant provenant des phases et revenant du neutre. Afin d'éviter que ce problème électrique ne cause des pertes humaines et matérielles, nous offrons une solution avec nos relais utilisés avec les séries RCR et ELR auto-toroïdes ou toroïdes externes (transformateurs de courant résiduel toroïdal, collecteurs et transformateurs de courant toroïdal multiplexeurs). Nos relais de protection à courant résiduel Aktif des séries RCR et ELR peuvent limiter ces fuites à la terre dans une large gamme de 30 mA à 30 A. Caractéristiques générales ; - Types encastrés et montés sur rail DIN - Options avec filtre passe-bas non affecté par les harmoniques (ELR-3C-F) - Versions de type A et de type B (ELR-3A) - Options avec écran (ELR-D2-V) et sans écran - Surveillance en temps réel (ELR-D2-V) - Indication de pré-alarme configurable et fonctionnement à sécurité intégrée - Large gamme de sensibilités de 30mA à 3A - Réglage du temps de retard - Versions avec communication RS485 (ELR-D2-V et série ELR-4C) - Versions avec 4 canaux complètement indépendants (série ELR-4C)

---
