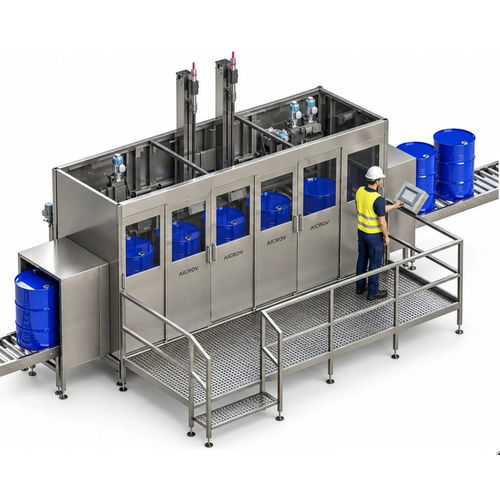

Remplisseuse automatique EL2-B

de fûtsde liquidesde fûts

Présentation
La EL2-B est une remplisseuse automatique séquentielle en ligne pour fûts. Les fûts avancent de poste en poste ; chaque opération s'effectue en parallèle sur des fûts différents, permettant des cadences jusqu'à 130 fûts/heure. L'opérateur alimente la machine en fûts vides à l'entrée et récupère les fûts pleins à la sortie ; les contenants ne sont pas manipulés manuellement pendant le cycle.

Principales caractéristiques

• Fonctionnement séquentiel en ligne avec postes de remplissage indépendants et pesée par poste au poids net.
• Convient pour fûts acier ou plastique de 60 à 250 L.
• Postes typiques : centrage, décapsulage, purge (gaz inerte), remplissage, obturation, scellage ; configurable jusqu'à 6 postes.
• Groupe de dosage, buse et balance indépendants par poste pour des vidanges au poids net maîtrisé.

Fonctionnement

• L'opérateur sélectionne la recette, le poids net et le format de contenant sur l'interface opérateur.
• La machine est réglée au format : guides de positionnement, position de la buse et alimentation en bouchons si fournie.
• Les fûts vides s'accumulent à l'entrée et pénètrent séquentiellement dans la machine.
• Les fûts sont transférés à travers les postes configurés (centrage, décapsulage, purge, remplissage, obturation, scellage).
• Chaque poste de remplissage effectue le remplissage sur sa propre balance jusqu'au poids net configuré ; les fûts pleins quittent la ligne sur le convoyeur de sortie.

Postes et fonctions

• Centrage du fût : bras de maintien et rotation ; capteur détectant l'orifice de bouchon et orientant le fût.
• Décapsulage : tête dévisse le bouchon et le dépose sur un convoyeur à bouchons pour refixer le même bouchon.
• Remplissage : groupe de dosage dédié, buse et balance dimensionnés pour fûts pleins.
• Purge : lance de gaz inerte pour inerte préalable si nécessaire.
• Obturation et scellage : vissage automatique à couple réglable ; tête flottante pour compenser le désalignement et les différences de hauteur.

Ensembles et modes de remplissage

• Deux ensembles de remplissage disponibles : sous-bouchon ou immersion (châssis sablé AISI 304, buse AISI 316L en standard).
• L'ensemble immersion propose trois modes pilotés par recette :
  • Montée avec le produit : la buse s'ouvre au fond et remonte pendant le remplissage pour rester au niveau du produit.
  • Depuis le fond : la buse reste en position basse pour produits à forte formation de mousse.
  • Sous-bouchon : la buse pénètre juste après l'orifice et remplit depuis cette position.

Remplissage par gaz inerte (optionnel)
Accessoire délivrant du gaz inerte par la buse ou par surpression dans les ensembles de bouchage. Le flux est piloté par une électrovanne dans l'armoire de contrôle ; la synchronisation et la durée sont des paramètres de recette pour réduire l'exposition à l'oxygène et limiter le risque d'ignition sur produits inflammables.

Fonctions du logiciel AiCROVFill®
Exploitation par recettes, contrôle du poids final par poste, reprise automatique après poids nominal, compensation du volume de lance immergée, apprentissage/compensation de la chute de produit après fermeture de la vanne et pesée indépendante par poste de remplissage.

Architecture de la machine
Structure en ligne avec système de transfert qui déplace les fûts entre postes. Chaque poste de remplissage intègre cellule de charge, boîtier de sommation et canal de pesée dans le contrôle. La machine s'intègre à une ligne convoyeur à rouleaux avec accumulation à l'entrée, convoyeurs d'alimentation à chiffrer séparément.

Sécurité et conformité
Conçue et fabriquée en Europe. Le marquage CE est le point de départ. L'évaluation des risques et la conception suivent EN ISO 12100 ; parties de sécurité des systèmes de commande selon EN ISO 13849-1 ; équipements électriques selon EN 60204-1 ; arrêt d'urgence selon EN ISO 13850. Machine entièrement carénée avec une porte verrouillée par poste et tunnels d'entrée/sortie dimensionnés pour laisser passer les fûts tout en empêchant l'accès intérieur. Arrêt d'urgence, verrouillage des portes, verrouillage passif de la buse et comportements sûrs en cas de défaillance inclus. Versions antidéflagrantes pour Zone 1/2 disponibles en configuration projet spécifique.

Caractéristiques techniques

• Type : automatique en ligne, séquentiel, remplissage pondéral
• Série : Advanced
• Contenants : fûts acier ou plastique, 60 à 250 litres
• Cadence : jusqu'à 130 fûts/heure
• Précision de remplissage : ±0,1 % du volume nominal (selon projet)
• Résolution de la balance : ±50 g
• Remplissage par gaz inerte : accessoire optionnel
• Ensemble de remplissage : sous-bouchon ou immersion (immersion gère aussi modes bas et sous-bouchon)
• Postes : centrage · décapsulage · purge · remplissage · obturation · scellage (configurable)
• Pesée : une balance indépendante par poste de remplissage
• Alimentation électrique : 3×380 VAC, 50–60 Hz, <12 kW (selon projet)
• Air : 6 bar (autres pressions sur demande)
• Température ambiante : −10 °C à +45 °C
• Température produit : 0 °C à +130 °C
• Raccord produit : camlock mâle 1½”
• Poids : env. 3 500 kg (selon projet)
• Enceinte : complète, une porte verrouillée par poste
• Antidéflagrant : disponible (configuration projet)
