Accessoire d'essais CPF-630

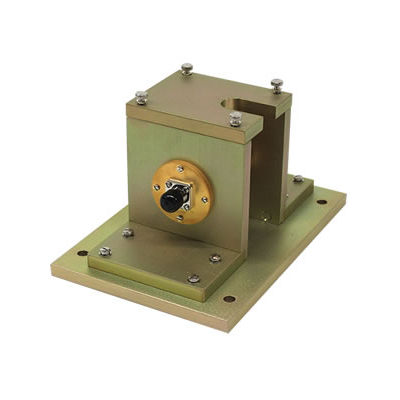

La plupart des procédures de test d'injection de courant en vrac nécessitent l'utilisation de dispositifs d'étalonnage de la sonde de courant. Caractéristiques 20 Hz à 500 MHz Test BCI Construction robuste Garantie de trois ans Détails du produit Les dispositifs d'étalonnage de la sonde d'injection font partie de l'équipement de test requis par la plupart des spécifications des procédures de test d'injection de produits en vrac. Le dispositif d'étalonnage permet à l'utilisateur d'étalonner rapidement et facilement la sonde d'injection avant d'effectuer les tests de conformité. Il dépasse les exigences du DO-160, Section 20 VSWR pour un dispositif d'étalonnage de sonde d'injection autonome. Le dispositif de test est composé d'une section électriquement courte de ligne de transmission en auge. La section courte permet de mesurer le courant dans le conducteur central de la ligne, tandis que la sonde de courant est fixée autour du conducteur central. La borne de sortie du dispositif est terminée dans un récepteur de 50 ohms, un analyseur de spectre ou un voltmètre RF. La mesure de la tension développée par ce voltmètre RF permet de calculer le courant circulant dans le conducteur central. La cuvette est suffisamment grande pour permettre à la sonde de courant d'être fixée autour du conducteur central, le conducteur extérieur de la cuvette s'étendant autour du blindage extérieur de la sonde de courant. En raison des impédances de circuit variables ou des résonances dans les câbles et les faisceaux de câbles, le dispositif d'étalonnage est utilisé pour établir la puissance directe dans la sonde d'injection nécessaire pour développer les courants spécifiés dans le système testé.
