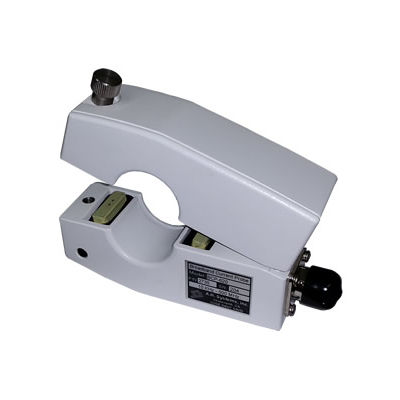

Sonde de courant BCP-620
de testde fréquencede mesure

sonde de courant
sonde de courant
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de test
Mesurande
de courant, de fréquence
Domaine
de mesure
Autres caractéristiques
à bande large

Description

Sonde de courant de surveillance à pince de type Split pour mesurer les courants de mode commun à haute fréquence avec une gamme de fréquences utilisables de 10 KHz à 500 MHz. Caractéristiques 10 KHz à 500 MHz Idéal pour les tests BCI ; ISO 11452-4, MIL-STD-461 CS114 Capacité de courant élevé Calibré individuellement Détails du produit La sonde de courant RF BCP-620 est un transformateur torique utilisé pour mesurer le courant RF sans se connecter directement au conducteur électrique ou au câble testé. Le conducteur passant par l'ouverture de la sonde de courant agit comme un primaire à une seule spire du transformateur. Le secondaire est conçu pour un système de 50 ohms tel qu'un compteur EMI ou un analyseur de spectre. Cette sonde de courant peut gérer 60 ampères de courant pulsé et 40 ampères de courant continu entre la gamme de fréquences utilisables de 10 KHz à 500 MHz. L'impédance de transfert est définie comme le rapport de la tension développée aux bornes de 50 ohms divisée par le courant circulant dans l'enroulement primaire. Les appareils de mesure de l'EMI étant sélectifs et les voltmètres RF se lisant directement en volts RF, la conversion du courant est simplifiée en utilisant la loi d'Ohms. L'impédance de transfert de la sonde de courant est divisée par la tension mesurée à la sortie de la sonde pour obtenir le courant dans le conducteur ou le câble testé. En dB, le courant (dBuA) est égal à la lecture du récepteur (en dBuV) - l'impédance de transfert (dBΩ).

---

Catalogues

BCP-620
BCP-620
2 Pages
AHSI_Catalog
AHSI_Catalog
24 Pages
