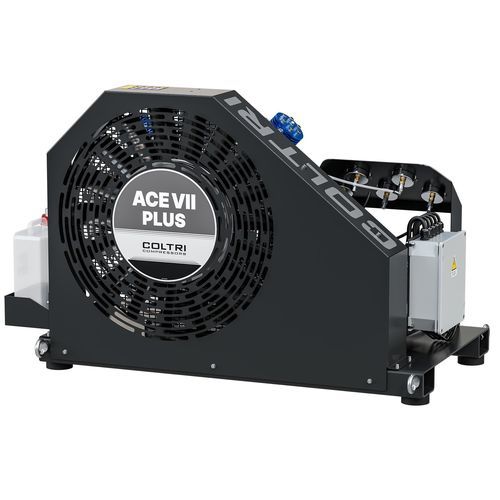

Station à surpresseur à piston Ace VII Plus
d'azoted'airlubrifiée à l'huile

Station à surpresseur à piston - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - d'azote / d'air / lubrifiée à l'huile
Station à surpresseur à piston - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - d'azote / d'air / lubrifiée à l'huile
Station à surpresseur à piston - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - d'azote / d'air / lubrifiée à l'huile - image - 2
Station à surpresseur à piston - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - d'azote / d'air / lubrifiée à l'huile - image - 3
Station à surpresseur à piston - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - d'azote / d'air / lubrifiée à l'huile - image - 4
Station à surpresseur à piston - Ace VII Plus - AEROTECNICA COLTRI S.p.A. - d'azote / d'air / lubrifiée à l'huile - image - 5
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de AEROTECNICA COLTRI S.p.A.

Caractéristiques

Technologie
à piston
Fluide
d'azote, d'air
Lubrification
lubrifiée à l'huile
Système de refroidissement
refroidie par air
Nombre d'étages
multi-étagée
Autres caractéristiques
de puissance électrique
Pression

Min: 5 bar
(72,5 psi)

Max: 420 bar
(6 091,6 psi)

Description

Présentation
  • Ace VII Plus est un compresseur booster 4 étages (2+2 en parallèle) conçu pour l'air respirable et l'azote, adapté au remplissage haute pression et aux applications industrielles. Unité de pompage HD compacte et options de purification assurant la conformité aux exigences des gaz respirables.

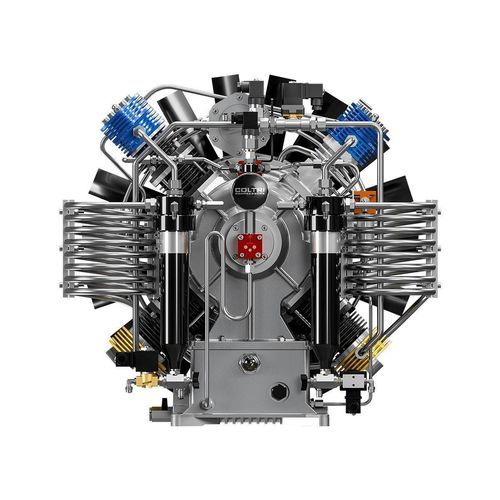

Groupe de pompage
  • Groupe de pompage HD à 4 étages (2+2 en parallèle) avec monobloc en aluminium.
  • Lubrification forcée par pompe à engrenages basse pression.
  • Première étape prévue pour récupération du gaz et soupapes de sécurité après chaque étage.
  • Tubes, raccords et écrous en acier inoxydable AISI 316 ; cylindres spéciaux en fonte rodés à faible rugosité.
  • Bielles en aluminium forgé et arbre en acier forgé ; roulements à rouleaux pour service intensif.
  • Quatrième étage en acier trempé avec six segments de piston en fonte spéciale ; patins de poussée aux 2e et 3e étages pour éliminer les efforts latéraux.
  • Vannes haut débit aux 1er–3e étages ; séparateurs de condensats intermédiaires et séparateur final haute pression.


Système de purification (Hyperfilter)
  • Hyperfilter autonome avec cartouches de charbon actif monté sur support séparé.
  • Comprend soupape de sécurité configurable, soupape de maintien de pression, séparateur et kit Hyperfilter externe, kit de pieds.
  • Purge automatique des condensats éliminant l'eau des séparateurs intermédiaire et final pendant le fonctionnement (intervalle standard : toutes les 7 minutes).


Moteur électrique
  • Moteur électrique triphasé transmettant le mouvement via courroie trapézoïdale. Puissances disponibles : 9 kW, 11 kW ou 15 kW.


Armoire électrique et commandes
  • Interrupteur de protection moteur, fonctions Autostop et Autostart.
  • Vidange automatique des séparateurs entre étages pendant le fonctionnement (standard : toutes les 15 minutes pendant 6 secondes).
  • Manomètres inter-étages montés dans le châssis pour suivre les pressions, vérifier l'étanchéité des vannes et détecter les anomalies.
  • Console de commande avec manomètres inter-étages, indicateur de température interne, alarmes (séquence de phases, manque d'huile), commandes marche/arrêt et purge manuelle des condensats.


Châssis et refroidissement
  • Châssis ouvert facilitant la maintenance et le transport ; plaque porte‑moteur basculante pour tension constante de la courroie.
  • Carénage thermoformé dirigeant l'air de refroidissement sur les cylindres et les tuyaux inter-étages pour améliorer l'efficacité.
  • Châssis acier avec peinture poudre résistante aux rayures RAL 9005 (noir).


Équipement standard
  • Système de filtration autonome Hyperfilter avec cartouches de charbon actif.
  • Contrôle du compresseur et système automatique d'évacuation des condensats.
  • Manomètres de contrôle inter-étages.
  • Couleur du châssis : RAL 9005 noir.


Caractéristiques techniques
  • Gaz : Air – Azote
  • Pression d'aspiration : Min. 5 bar – Max. 10 bar
  • Pressions nominales disponibles : 250 bar / 330 bar
  • Pression de service : 232 bar / 300 bar
  • Pression de service maximale : 420 bar
  • Plage de température ambiante : -10° C ÷ +40° C
  • Altitude : 0 ÷ 1 500 m SLM
  • Inclinaison maximale autorisée : 15°
  • Conception : armoire insonorisée avec absorbeur (selon version)
  • Tension standard : 400 V, 50 Hz (autres tensions disponibles)
  • Huile : Coltri ST 755 synthétique ; intervalle de vidange : 1 an / 1 000 h
  • Débit groupe de pompage (9 kW) : 292–643 l/min (18–39 m3/h ; 10.3–22.7 CFM)
  • Débit groupe de pompage (11 kW) : 344–756 l/min (21–45 m3/h ; 12.1–26.7 CFM)
  • Débit groupe de pompage (15 kW) : 430–945 l/min (26–57 m3/h ; 15.2–33.4 CFM)
  • Débit d'air de refroidissement : 9 kW = 2 700 m3/h ; 11 kW = 3 170 m3/h ; 15 kW = 3 960 m3/h
  • Purification : 2 Hyperfilter à charbon actif
  • Poids (standard) : 225 kg (peut varier selon accessoires)
  • Dimensions (L x P x H) : 115 x 60 x 79,6 cm
