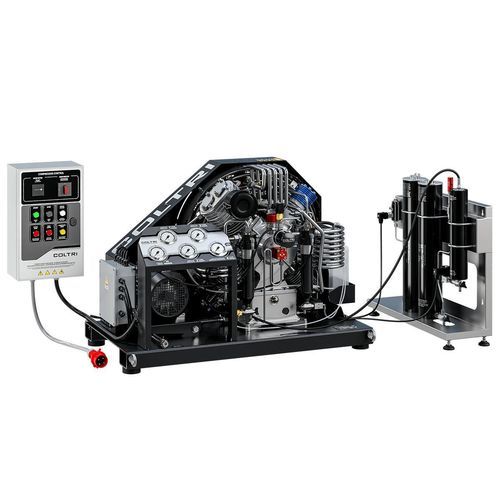

Compresseur à piston Force Four

pour héliumd'azoted'air respirable

Force Four est un compresseur d'air respirable haute performance de la gamme Heavy Duty de Coltri, conçu pour des applications exigeantes nécessitant fiabilité, puissance et purification avancée de l'air. Le compresseur fonctionne en 4 étapes, assurant un contrôle et une efficacité optimaux. - Unité de pompage haute pression à 4 étages - Monobloc en aluminium - Lubrification forcée avec pompe à engrenages basse pression - Filtre d'aspiration : 10 μm - Tuyaux, raccords et écrous en acier inoxydable AISI 316 - Séparateur de condensat intermédiaire après le deuxième et le troisième étage - Pressostat minimum pour l'huile de lubrification - Soupapes de sécurité après chaque étape de compression - Cylindres en fonte spéciale avec rodage à faible rugosité - Bielles en aluminium forgé - Vilebrequin en acier forgé - Soupapes à haut débit pour le premier, le deuxième et le troisième étage - Roulements à rouleaux pour travaux intensifs - Troisième étage en acier trempé avec 6 bandes spéciales en fonte - Deuxième et troisième étages avec patins de poussée pour éliminer les forces latérales sur les pistons - Système de filtration : Hyperfilter - Moteur électrique - Transmet le mouvement à l'unité de pompage via une courroie - Disponible en monophasé 7,5 kW ou triphasé 7,5 à 11 kW - Système de purification : Hyperfilter - Situé après le dernier séparateur de compresseur et avant la vanne de maintien de pression - Assure un traitement fiable de l'air respirable selon DIN EN 12021 (avec cartouches filtrantes d'origine) - Séparateur entre le 2ème et le 3ème étage extrait l'humidité maximale - Capacité de filtration : 3 050 m³ (air d'entrée à 20°C et 200 bar) - Armoire électrique - Disjoncteur de protection moteur - Pressostat de calibration fixe : 232 ou 300 bar - Démarrage automatique avec différentiel de pression de 15 bar (en option) - Transformateur - Drainage automatique de tous les séparateurs (toutes les 15 minutes pendant 6 secondes) - Minuterie pour drainage automatique des condensats - Manomètres de pression intermédiaire pour chaque étape de compression (montés dans le cadre du compresseur) - Cadre - Cadre ouvert pour un entretien et un transport faciles - Plaque porte-moteur inclinable pour une tension constante de la courroie en V - Boîtier thermoformé de protection canalisant l'air de refroidissement sur les cylindres et les tuyaux - Console de commande avec manomètres de pression intermédiaire, indicateur de température, alarme de séquence de phase, alarme de manque d'huile, commandes de marche/arrêt et de vidange manuelle des condensats - Construction en acier avec revêtement en poudre résistant aux rayures (RAL 9005 noir) Équipement standard - 4 connexions de cylindre (DIN 232, DIN 300 ou INT/YOKE 232 bar) - 4 fouets, 1,2 m chacun - Vanne de maintien de pression - Manomètres de contrôle intermédiaire - Système double Hyperfilter (certifié PED) - Système de purification autonome - Drainage automatique des condensats - Contrôle du niveau d'huile avec arrêt automatique - Pompe à huile - Couleur du cadre : Noir RAL 9005 Spécifications techniques - Type de gaz : Air respirable EN 12021, Nitrox (max 40% O2), Hélium, Azote - Pression d'aspiration : Atmosphérique jusqu'à 300 bar - Pression nominale : 250 bar / 330 bar / 360 bar - Pression de fonctionnement : 232 bar / 300 bar / 330 bar - Pression de travail maximale : 420 bar - Plage de température admissible : -10°C à +40°C - Plage d'altitude admissible : 0 à 1 500 m SLM - Inclinaison maximale autorisée : 15° - Conception : Basique - Tension de fonctionnement (standard) : 230 V, 60 Hz / 400 V, 50 Hz - Autres tensions : 230 V, 50 Hz / 440 V, 60 Hz (moteurs triphasés à 60 Hz : augmentation de puissance de 20%) - Huile : Huile synthétique Coltri ST 755 - Intervalle de changement d'huile : 1 an / 1 000 h - Cadre : Acier, noir RAL 9005, revêtu de poudre, résistant aux rayures Performance du compresseur - Débit du groupe de pompage (mesuré remplissage cylindre 10L de 0-200 bar, ±5% à +20°C) : - 400 EM : 400 l/min, 24 m³/h, 14,1 CFM - 450 ET : 450 l/min, 27 m³/h, 15,9 CFM - 650 ET : 650 l/min, 39 m³/h, 23 CFM - Système de purification : Hyperfilter x2 - Débit d'air de refroidissement : - 400 EM : 4 050 m³/h - 450 ET : 4 050 m³/h - 650 ET : 4 820 m³/h - Poids : - 400 EM : 250 kg (551 lb) - 450 ET : 250 kg (551 lb) - 650 ET : 260 kg (573 lb) - Dimensions (L x P x H) : 123,6 x 70,6 x 79,6 cm (48,7 x 27,8 x 31,3 in) Moteur - Puissance : - 400 EM : 7,5 kW (10 Hp) - 450 ET : 7,5 kW (10 Hp) - 650 ET : 11 kW (15 Hp) - Type de moteur : - 400 EM : Électrique monophasé - 450 ET : Électrique triphasé - 650 ET : Électrique triphasé - Tension/fréquence de fonctionnement : - 400 EM : 230 V, 60 Hz - 450 ET : 400 V, 50 Hz - 650 ET : 400 V, 50 Hz - Courant nominal : - 400 EM : 41,3 A - 450 ET : 15 A - 650 ET : 23 A - Régime moteur : - 400 EM : 3 525 - 450 ET : 2 870 - 650 ET : 2 910 - Classe de protection : IP 55 Système de purification Hyperfilter - Système haute capacité pour compresseurs haute pression produisant de l'air respirable - Deux cartouches en série : première avec tamis moléculaire (élimination de l'humidité), deuxième avec tamis moléculaire + charbon actif (élimine les vapeurs d'huile et les contaminants) - Portée de filtration plus large et purification efficace pour des applications à haut volume et haute fiabilité - Pression de travail (standard) : 250 / 330 / 360 bar - Pression de travail maximale : 420 bar - Capacité d'air traitable : 3 050 m³ (à 20°C, 330 bar) - Avec cartouche d'élimination de CO, capacité réduite d'environ 20%
