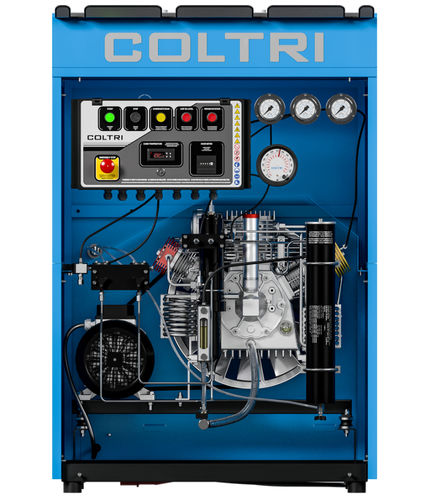

Compresseur à piston Super Silent

alternatifd'air respirableélectrique

Présentation
Le Super Silent fait partie de la gamme Efficient de Coltri : un compresseur pour air respirable monté en châssis cabine silencieux, conçu pour réduire les émissions acoustiques tout en garantissant une qualité d'air conforme aux usages plongée, secours et applications industrielles.

Unité de pompage — 3 étages haute pression

• Monobloc en aluminium
• Lubrification par nébulisation avec tang immergé dans l’huile
• Filtre d’aspiration : 10 µm
• Tubes, raccords et écrous en acier inoxydable AISI 316
• Séparateur de condensat intermédiaire après le deuxième étage
• Séparateurs de condensat final à haute pression
• Soupapes de sécurité après chaque étage de compression
• Cylindres en aluminium moulé sous pression avec revêtement nicasil
• Bielles en aluminium forgé
• Arbre d’entraînement en acier forgé
• Vannes des 2e et 3e étages en acier inoxydable
• Roulements à rouleaux renforcés
• Troisième étage en acier trempé avec 5 segments en fonte spéciale
• Deuxième et troisième étages équipés de patins de poussée pour éliminer les forces latérales
• Système de filtrage : Maxifilter

Moteur électrique
Moteur monophasé ou triphasé disponible ; plage de puissance standard pour ce modèle : 4 à 5,5 kW. Le moteur transmet le mouvement à l’unité de pompage via la courroie.

Système de purification — Maxifilter
Le système Maxifilter utilise une cartouche combinée tamis moléculaire et charbon actif pour le traitement de l’air respirable selon les normes applicables lorsqu’on utilise des cartouches filtrantes d’origine. Le Maxifilter est placé après le séparateur 2e/3e étage et avant la vanne de maintien de pression pour constituer une barrière initiale contre l’humidité. Capacité du filtre (air d’entrée à 20°C et 200 bar) : 890 m³.

Armoire électrique

• Interrupteur ON/OFF avec protection moteur
• Pressostat électromécanique arrêtant le compresseur à la pression finale
• Vidange de tous les séparateurs inter-étages et du séparateur final pendant le fonctionnement
• Minuterie pour le dispositif d’évacuation automatique des condensats
• Démarrage sans charge intégré (déchargement automatique à chaque arrêt)
• Réservoir de collecte des condensats : 5 L (silencieux) ; capacité utile environ 3 L
• Manomètres inter-étages affichant la pression de service des différents étages

Cadre

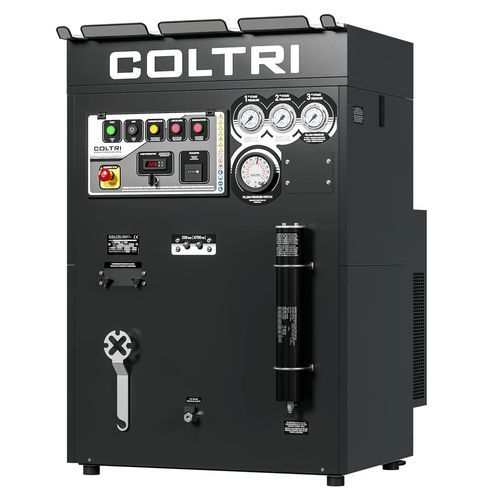

Châssis cabine silencieux conçu pour les environnements demandant un faible niveau sonore. Indicateurs extérieurs de niveau d’huile et point de vidange. Console de commande équipée de manomètres inter-étages, indicateur de température interne, alarmes (présence, mauvaise séquence de phase, manque d’huile), commandes marche/arrêt et vidange manuelle des condensats pour une exploitation et une maintenance facilitées. Cadre en acier, revêtement en poudre antirayure couleur Noir RAL 9005.

Équipement de série

• 2 raccords de bouteille (au choix : DIN 232, DIN 300 ou INT/YOKE 232 bar)
• 2 tuyaux de remplissage de 1,2 m
• Soupape de maintien de pression
• Manomètres de contrôle inter-étages
• Système de filtrage Maxifilter
• Capteur de température intérieure avec arrêt automatique
• Contrôle automatique du sens de rotation
• Pressostat avec arrêt automatique
• Contrôle du niveau d’huile avec arrêt automatique
• Vidange automatique des condensats avec système de convoyage vers la canette
• Couleur du cadre : Noir RAL 9005

Usages et applications
Conçu pour la production d’air respirable pour la plongée, les secours, les usages industriels et autres applications professionnelles nécessitant une haute qualité d’air et une faible émission acoustique.

Caractéristiques / spécifications techniques

• Configuration de pompage : unité haute pression 3 étages
• Filtration d’aspiration : 10 µm
• Matériaux : tuyauterie et raccords AISI 316 ; cylindres en aluminium moulé sous pression avec revêtement nicasil ; vilebrequin en acier forgé ; bielles en aluminium forgé
• Troisième étage : acier trempé avec 5 segments en fonte spéciale
• Vannes : inox pour 2e et 3e étages
• Système de filtrage : Maxifilter — capacité 890 m³ (air 20°C, 200 bar)
• Moteur électrique : monophasé ou triphasé, typiquement 4–5,5 kW
• Réservoir condensats : 5 L (utilisable ~3 L)
• Raccords standard : DIN 232 / DIN 300 / INT (YOKE) 232 bar
• Tuyaux fournis : 2 × 1,2 m
• Optimisé pour faible niveau sonore : châssis cabine silencié
• Finition cadre : peinture poudre antirayure, Noir RAL 9005
