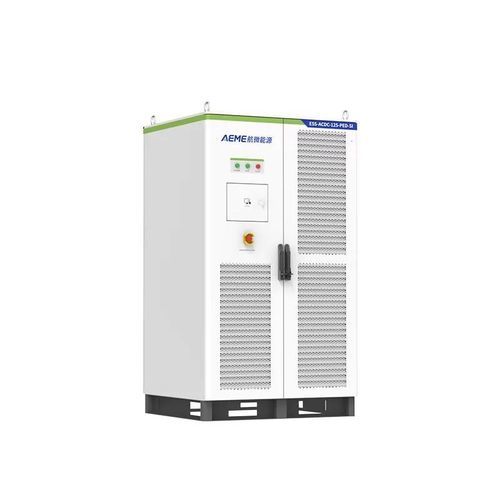

Système de stockage d'énergie compact ESS-ACDC-125-PED-SI

hors réseautriphasérefroidi par air

Présentation
Le ESS-ACDC-125-PED-SI est un système intégré de conversion PV–stockage–diesel combinant fonctions d'onduleur photovoltaïque, convertisseur pour stockage batterie et interface optionnelle pour groupe électrogène diesel. Conçu pour les micro-réseaux industriels et les charges critiques, il prend en charge la priorité de consommation PV, l'écrêtage de pointe, le comblement de creux, l'alimentation hybride multi-sources et la commutation rapide entre réseau et mode déconnecté pour assurer une continuité de l'alimentation.

Caractéristiques principales

• Installation flexible : conception en armoire intégrée permettant un montage côte à côte compact pour un gain de place.
• Gestion numérique : commande et supervision intelligentes intégrées avec écran tactile et interfaces de communication pour le pilotage sur l'ensemble du cycle de vie.
• Connexion parallèle évolutive : prise en charge jusqu'à 4 unités en mode déconnecté et jusqu'à 8 unités en mode connecté au réseau pour une extension modulaire.
• Performance de conversion élevée : encombrement réduit et rendement PCS élevé pour optimiser le rendement énergétique du système.
• Interfaces optionnelles : intégration de groupe diesel, entrées PV MPPT (1 ou 4 canaux) et prise en charge STS (commutateur statique).

Spécifications techniques

• Modèle : ESS-ACDC-125-PED-SI
• Puissance apparente : 110 kVA
• Puissance nominale : 100 kW
• Tension CA nominale : 400 V
• Plage tension CA (réseau) : 360 V - 440 V ; hors réseau : 400 V ±5%
• Fréquence nominale : 50/60 Hz
• Courant harmonique (AC) : <3% (THDi) / THDu ≤5%
• Facteur de puissance : 0,9 avant - 0,9 après
• Format courant alternatif : 3W+N+PE
• Courant de sortie (hors réseau) : 152 A
• Capacité de surcharge : 110% 10 min / 120% 1 min
• Entrée CC (batterie) : plage de tension 680 V - 900 V ; courant nominal 150 A
• Photovoltaïque (option) : V_oc max 950 VDC ; plage MPPT 200 V - 900 VDC ; canaux MPPT 1 ou 4 ; options puissance PV 60 / 120 / 240 kW
• Accès groupe diesel (option) : entrée CA 260 Vac - 530 Vac (3L+PE) ; fréquence 45 Hz - 65 Hz ; facteur de puissance d'entrée ≥0,99 ; rendement charge pleine >95% ; THD d'entrée <5% ; options de puissance 40 kW / 80 kW
• STS (option) : puissance nominale 200 kW ; tension CA 400 V/230 V (-20%~15%) ; fréquence 50/60 Hz (±5 Hz) ; puissance AC max 220 kVA ; courant max 330 A
• Bruit : ≤75 dB(A)@1m
• Température de fonctionnement : -20°C à +45°C
• Refroidissement : refroidissement d'air intelligent
• Humidité relative : jusqu'à 95% (sans condensation)
• Altitude : puissance réduite au-dessus de 2 000 m
• Temps de commutation en ligne/hors ligne : <10 ms (STS)
• Affichage / Communication : écran tactile, RS485 / LAN ; réserves DO/DI

Applications et intégration

• Micro-réseaux industriels, sites industriels éloignés et systèmes insulaires.
• Alimentation de secours pour installations critiques, sites télécom et camps de chantier.
• Installations hybrides renouvelables combinant PV, stockage batterie et groupes diesel avec contrôle numérique centralisé.
• Services d'intégration : étude de site, dimensionnement en parallèle et mise en service diesel/PV.
