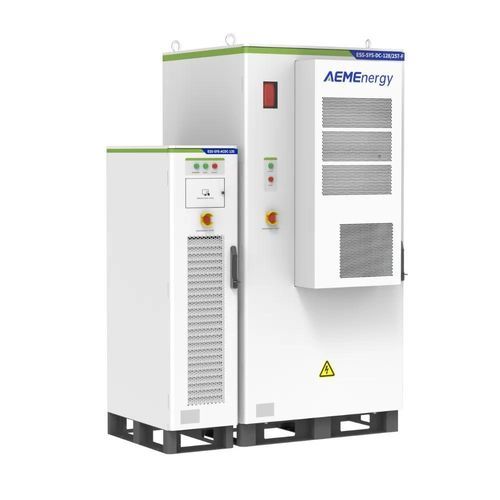

Système de stockage d'énergie lithium fer phosphate SyncPower C&I BESS+PCS

compacthors réseaurefroidi par air

Description
Conçu avec une architecture modulaire pour répondre aux exigences des marchés internationaux, le C&I BESS intègre des armoires batteries LiFePO4 avec un système de conversion d'énergie (PCS) à haute efficacité. Les armoires ESS-SYS utilisent des cellules haute capacité, un BMS avancé, une gestion thermique intelligente et des protections de sécurité multiples pour fournir un stockage d'énergie fiable et performant aux applications commerciales, industrielles et d'énergies renouvelables. Le PCS prend en charge le fonctionnement parallèle de plusieurs unités et peut se connecter à plusieurs armoires batteries pour permettre des déploiements évolutifs.

Principales fonctionnalités

• Installation flexible : architecture charge/décharge intégrée permettant l'installation côte à côte des armoires.
• Protection avancée : logique de protection intelligente et verrous de sécurité pour un fonctionnement plus sûr.
• Chimie sûre : cellules LiFePO4 aux caractéristiques thermiques stables.
• Empreinte compacte : haute densité énergétique par armoire pour minimiser l'emprise au sol.

Spécification de l'armoire batterie de stockage d'énergie (plusieurs modèles)
Product Model : ESS-SYS-DC-128/257-F | ESS-SYS-DC-64/129-F | ESS-SYS-DC-56/113-F | ESS-SYS-DC-48/96-F | ESS-SYS-DC-40/80-F
Battery type : LiFePO4
Cycle life : ≥ 6000 cycles (100% DOD charge/décharge, 25 ± 2 °C, EOL 80%)
C/D-rate : 0.5C/P@25℃
Profondeur de décharge : 90% DOD
Énergie nominale : 257,228 kWh (0.5P,25±2℃) | 129 kWh (0.5P,25±2℃) | 113 kWh (0.5P,25±2℃) | 96 kWh (0.5P,25±2℃) | 80 kWh (0.5P,25±2℃)
Tension nominale : 819,2 V | 409,6 V | 358,4 V | 307,2 V | 256 V
Plage de tension : 716,8-908,8 V | 358,4-454,4 V | 313,6-397,6 V | 268,8-340,8 V | 224-284 V
Type de cellule : LFP 3.2 V / 314 Ah
Mode de connexion des batteries : 1P256S | 1P128S | 1P112S | 1P96S | 1P80S
Mode de connexion PACK : 1P16S
Précision estimation SOE : <5%
Différence max. de température terminale : 3.5 ℃
Efficacité aller-retour : 95%
Bruit : <75 dB
Indice de protection : IP55
Température d'exploitation : -20 ℃ à +55 ℃
Humidité de fonctionnement : 0–95% (sans condensation)
Altitude : 4000 m (dérating au-dessus de 2000 m)
Protection incendie : système à aérosol
Contrôle de température : refroidissement d'air intelligent
Dimensions : 1150 × 1100 × 2400 mm
Poids : 2414 kg | 1522 kg | 1408 kg | 1294 kg | 1220 kg
Classe anti-corrosion : C3
Conception sécurité : conception anti-explosion et dispositif de décompression
Interface de communication : RS485, CAN, Ethernet
Protocoles de communication : CAN, Modbus RTU, Modbus TCP

Système de conversion d'énergie (exemple de modèle)
Product Model : ESS-SYS-ACDC-135
Puissance nominale (kW) : 135
Tension nominale (V) : AC 400 V
Courant nominal (A) : 195
Fréquence nominale (Hz) : 50 / 60 (±0.2)
THDi : < 3%
Facteur de puissance : 1.0 lead ~ 1.0 lag
Configuration AC : 3W + N + PE
Plage tension DC (Vdc) : 716.8 – 908.8
Courant DC nominal (A) : 176
Niveau sonore (dB) : ≤ 75
Température de fonctionnement : –20 ℃ à +45 ℃
Méthode de refroidissement : refroidissement d'air intelligent
Humidité relative : 95% (sans condensation)
Altitude max. : 4000 m (dérating au-dessus de 2000 m)
Dimensions (L × H × P) : 450 × 900 × 1800 mm
Temps de commutation réseau/hors-réseau (ms) : < 10 (STS)
Affichage : écran tactile
Interfaces de communication : RS485 / LAN
E/S réservées : DO / DI

Caractéristiques techniques

• Chimie batterie : LiFePO4
• Durée de vie en cycles : ≥ 6000 cycles (100% DOD, 25 ± 2 °C, EOL 80%)
• C/D-rate : 0.5C
• Profondeur de décharge : 90% DOD
• Efficacité aller-retour : 95%
• Classe de protection : IP55
• Plage de température de fonctionnement (armoire batterie) : -20 ℃ à +55 ℃
• Plage de température de fonctionnement (PCS) : -20 ℃ à +45 ℃
• Refroidissement : refroidissement d'air intelligent
• Bruit : <75 dB
• Communication : RS485, CAN, Ethernet ; protocoles : CAN, Modbus RTU, Modbus TCP
• Altitude max : 4000 m (dérating au-dessus de 2000 m)
• Dimensions (armoire batterie) : 1150 × 1100 × 2400 mm
• Poids indicatifs : de 1220 kg à 2414 kg selon le modèle
• Sécurité : conception anti-explosion et décompression ; extinction incendie par aérosol
• Exemple PCS : ESS-SYS-ACDC-135 — 135 kW, AC 400 V, plage DC 716.8–908.8 Vdc, écran tactile
