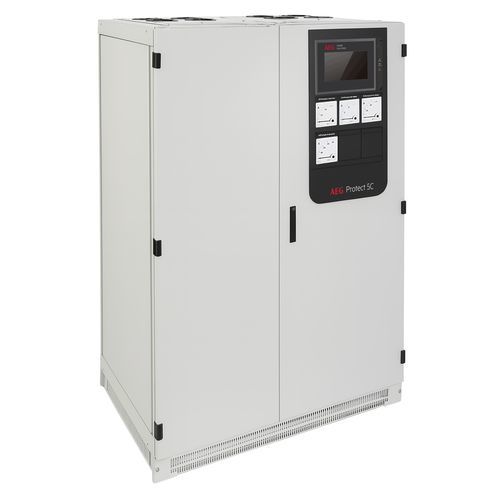

UPS on-line Protect 5C

à double conversionmonophasétriphasé

Présentation du produit
La série Protect 5C est un onduleur en ligne à double conversion conçu pour fournir une alimentation continue et régulée aux installations industrielles et commerciales critiques. Le contrôle numérique DSP et les options de communication permettent une exploitation stable et une supervision à distance dans des environnements électriques difficiles.

Points clés

• Qualité industrielle : Conçu pour des sites exigeants et un fonctionnement continu.
• Configuration flexible : Conception facilitant la maintenance pour des interventions rapides.
• Contrôle numérique intelligent : Régulation par DSP avec interfaces de communication multiples pour la supervision à distance.
• Indice de protection : IP20 de série, option IP43 pour une protection accrue contre la poussière et l'eau.
• Options de sortie : Triphasé 380/400/415 VAC ou monophasé 220/230/240 VAC.

Avantages

• Adapté aux environnements électriques difficiles
• Haute tolérance aux courts-circuits
• Extension de capacité modulaire et flexible
• Grande capacité de surcharge
• Exploitation et supervision intuitives
• Durée de vie prolongée grâce à une gestion intelligente des batteries

Caractéristiques

• Facteur de puissance en sortie 0,9
• Technologie de contrôle moderne DSP
• Faible niveau sonore
• Très rapide en réponse dynamique
• Conception protégée contre les courts-circuits en sortie
• IHM multilingue avec grand écran tactile couleur
• Communications multiples : Modbus RTU/TCP, SNMP (opt.), IEC61850 (opt.)
• Possibilité d'extension parallèle de capacité
• Conduit de dissipation thermique efficace
• Isolation galvanique entrée/sortie
• Conception spécifique des cartes de protection
• Gestion intelligente des batteries
• Compatibilité avec plusieurs technologies de batteries (Plomb, Ni‑Cd, Li‑ion, SMC) et tensions

Caractéristiques techniques

• Modèle : Protect 5C
• Capacité / Puissance : 10 – 200 kVA
• Tension nominale d'entrée (redresseur) : 3 x 400 V (3 x 380 V, 3 x 415 V ; autres sur demande)
• Sortie : 380/400/415 VAC triphasé ou 220/230/240 VAC monophasé
• Tensions DC (nominales redresseur) : 108 V, 216 V, 384 V
• Type de redresseur : 6-pulse (standard) / 12-pulse (option)
• Plages d'entrée DC de l'onduleur : 108 V (86–140 V) ; 216 V (170–279 V) ; 384 V (307–499 V)
• Tension nominale onduleur @3-ph : 3 x 400 V (3 x 380 V, 3 x 415 V ; autres sur demande)
• Tension nominale onduleur @1-ph : 220 V / 230 V / 240 V (autres sur demande)
• Réponse statique de la tension de sortie : < ±1%
• Réponse dynamique de la tension de sortie : < ±3%
• Temps de récupération : ≤ 20 ms
• Facteur de puissance à charge nominale : 0,9
• Capacité de surcharge : 150% pendant 1 min ; 125% pendant 10 min
• Indice de protection : IP20 (option jusqu'à IP43)
• Température de fonctionnement : -10°C à 40°C (sans dérating)
• IHM : écran tactile couleur 7" ; 3 LED d'état et d'alarme
• Communications / protocoles : Modbus RTU, Modbus TCP/IP (option), SNMP (option), IEC61850 (option)
• Technologies de batteries supportées : Plomb, Ni‑Cd, Li‑ion, SMC (plusieurs tensions)
