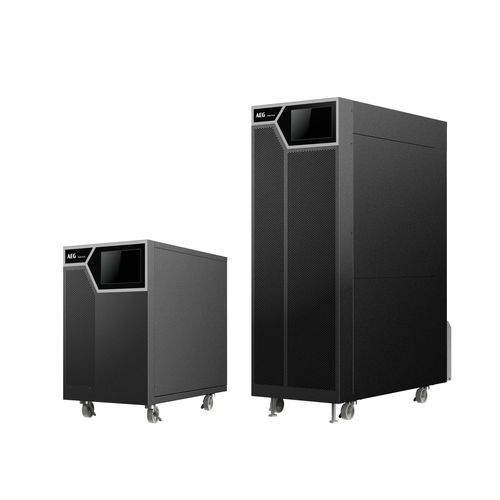

UPS à double conversion Protect Plus S400

triphasélithiumVRLA

Aperçu
Protect Plus S400 est un onduleur on-line sans transformateur offrant un encombrement réduit et des configurations flexibles. Grâce à sa technologie double conversion full IGBT (VFI-SS-11), il présente un faible THDi d'entrée et un facteur de puissance d'entrée proche de l'unité. Le système fonctionne en mode ECO avec des rendements > 99%. Protect Plus S400 est conçu pour des applications critiques nécessitant une qualité de puissance élevée, une consommation optimisée, une disponibilité et un encombrement d'installation/maintenance limités. Il associe une forte capacité de charge batterie et un format compact pour protéger les charges sensibles.

Avantages

• Accès frontal aux composants principaux pour une installation, une exploitation et une maintenance faciles ; montée en parallèle simplifiée
• Facteur de puissance de sortie unitaire : 1 kVA = 1 kW
• Chargeur haute capacité pour des temps de secours prolongés selon la configuration batterie
• Économies d'espace, de câblage et d'appareillage de protection, et gestion optimisée de l'énergie
• Contrôle complet et paramétrage via un affichage HMI convivial

Caractéristiques

• Architecture full IGBT sans transformateur
• Classification VFI-SS-11
• Facteur de puissance de sortie jusqu'à 1
• Rendement AC/AC > 95% (VFI) et > 99% en mode VFD (ECO)
• Solutions de batterie flexibles : VRLA et Lithium*
• MTBF élevé et MTTR faible
• Fonctionnement parallèle jusqu'à 4 unités
• Gestion optimisée des batteries
• Option convertisseur de fréquence
• Large gamme d'options

Points clés
CAPACITÉ : 20-80 kVA
PHASES D'ENTRÉE : 3PH+N+G
TENSION D'ENTRÉE : 380 / 400 / 415 V
PHASES DE SORTIE : 3PH+N
TENSION DE SORTIE : 380 / 400 / 415 V

Accessoires

• Options mécaniques : accessoire IP21 pour 20-40K ; accessoire IP21 pour 60-80K
• Options de communication : AEG Network Card ; S400 ModBus Card ; S400 Relay Card ; capteur de température batterie S400

Caractéristiques techniques

• Capacité : 20 - 80 kVA
• Phases d'entrée : 3PH + N + G
• Tension d'entrée (nominale) : 380 / 400 / 415 V
• Phases de sortie : 3PH + N
• Tension de sortie (nominale) : 380 / 400 / 415 V
• Puissances nominales (kVA / kW) : 20/20, 30/30, 40/40, 60/60, 80/80
• Dimensions (L x P x H mm) : 20 kVA = 330 x 700 x 525 mm ; 30 kVA et 40 kVA = 330 x 772 x 977 mm ; 60 kVA et 80 kVA = 330 x 772 x 977 mm
• Poids (kg) : 20 kVA = 45 kg ; 30 kVA = 48 kg ; 40 kVA = 48 kg ; 60 kVA = 96 kg ; 80 kVA = 96 kg
• Plage de tension (V) (ph-n / ph-ph) : 116 ÷ 190 / 200 ÷ 329 @ 50% charge ; 190 ÷ 276 / 329 ÷ 478 @ 100% charge
• Tension nominale de bypass : 230 V (phase à neutre) / 400 V (phase à phase)
• Fréquence : 50 / 60 Hz
