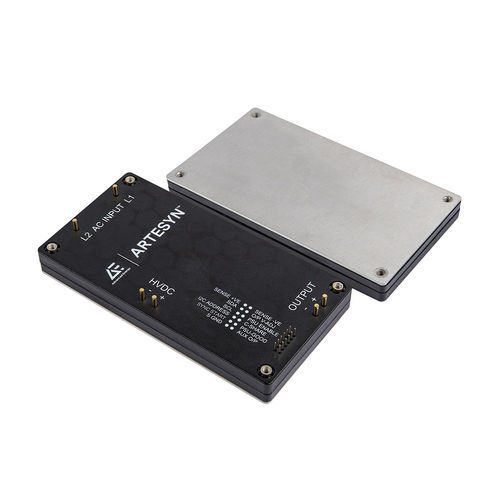

Module de puissance numérique AIF13WAC series

DCACDC

Aperçu
La série AIF13WAC fournit 600 W dans un format full‑brick PCB (env. 2,4 in x 4,6 in x 0,55 in hauteur), offrant une voie de mise à niveau directe depuis les unités 500 W et simplifiant la conception d'application. Ces modules AC‑DC full‑brick 600 W intègrent un contrôle numérique complet via PMBus, une limitation interne du courant d'appel, un partage de courant actif pour le parallélisme et une sortie auxiliaire 10 V pour l'alimentation système. Ils sont optimisés pour les installations à refroidissement par contact, telles que les boîtiers IP scellés.

Caractéristiques

• Plage d'entrée large : 86–264 VAC, 47–63 Hz
• Sortie isolée nominale : 48 VDC avec auxiliaire 10 V (250 mA)
• Puissance de sortie : 600 W (48 V, jusqu'à 13 A)
• Efficacité : jusqu'à 94 % (typ., high‑line)
• Bruit de sortie : 480 mV crête‑à‑crête max
• Limitation interne du courant d'appel et hold‑up HVDC : 380 VDC
• Isolation : 4000 VDC entrée‑vers‑sortie ; 2500 VDC entrée‑vers‑plaque de base ; 1000 VDC sortie‑vers‑plaque de base
• Capacité de mise en parallèle : jusqu'à 3 unités avec partage de courant actif
• Optimisé pour les applications à refroidissement par contact

Avantages

• Voie de mise à niveau directe depuis les produits full‑brick 500 W pour une densité de puissance supérieure
• Réduction du nombre de composants externes grâce au contrôle numérique PMBus et à la surveillance
• Parallélisation simplifiée avec partage de courant actif et signalisation PSU‑good
• Fiabilité système améliorée via la limitation interne du courant d'appel et la conception thermique pour refroidissement par contact

Spécifications (tableau)
Puissance de sortie (W) : 600
Tension d'entrée (V) : 86 - 264 VAC
Température de fonctionnement (°C) : 105 degC baseplate (conditions contact‑cooled)
Longueur (Pouces) : 4.6
Largeur (Pouces) : 2.4
Hauteur (Pouces) : 0.5
Type de montage : BMP ; Through Hole
Courant de sortie minimum (A) : 0
Courant de sortie maximum (A) : 13
Sortie auxiliaire : 10 V @ 250 mA
Efficacité : Jusqu'à 94 % (high‑line)
Garantie (années) : 2

Spécifications techniques

• Série : AIF13WAC (full‑brick AC‑DC 600 W)
• Sortie nominale : 48 VDC, auxiliaire 10 V @ 250 mA
• Courant de sortie max : 13 A
• Plage d'entrée : 86–264 VAC, 47–63 Hz
• Efficacité : jusqu'à 94 % (typ., high‑line)
• Bruit de sortie : jusqu'à 480 mV pk‑pk
• Hold‑up (HVDC) : 380 VDC
• Plage de réglage de la sortie : -20 % à +10 % Vout (contrôle)
• Isolation : 4000 VDC entrée‑vers‑sortie ; 2500 VDC entrée‑vers‑plaque de base ; 1000 VDC sortie‑vers‑plaque de base
• Capacité de parallélisation : jusqu'à 3 unités avec partage de courant actif
• Thermique : 100 % de la puissance à 100°C plaque de base (contact‑cooled)
• Contrôles : Contrôle numérique complet (PMBus), enable, signal PSU‑good
• Mécanique : montage PCB full‑brick (~2.4" x 4.6" x 0.5")
• Protection/caractéristiques : limitation interne du courant d'appel, optimisation pour boîtiers à refroidissement par contact
