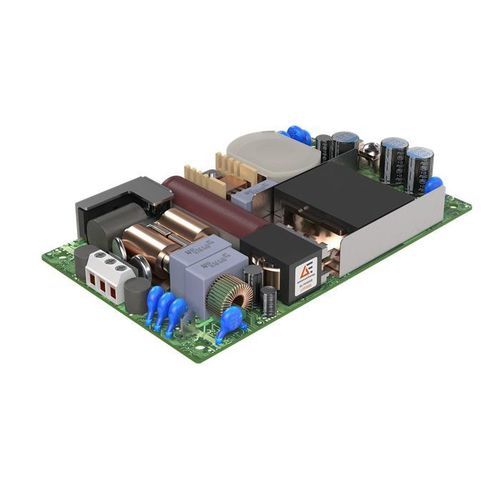

Alimentation électrique châssis ouvert LPP300 series

AC/DCà sortie simplerégulée

Présentation
La série LPP300 est une alimentation AC-DC en open-frame, profil bas, conçue pour l'intégration embarquée dans des équipements médicaux et industriels. Les modèles proposent des sorties nominales de 12 V, 24 V ou 48 V, répondent aux exigences EMI de classe B et à la classification de fuite Type BF, et fournissent jusqu'à 300 W avec flux d'air forcé. Chaque unité intègre des protections contre les surtensions de sortie, les courts-circuits et les surcharges, dans un format compact 3" x 5" x 0,75".

Caractéristiques

• Hauteur faible de 0,75"
• Puissance de sortie jusqu'à 300 W (avec flux d'air)
• Format compact open-frame 3" x 5" x 0,75"
• Conformité sécurité industrielle et médicale (Type BF)
• Plage de fonctionnement : -20°C à 70°C avec derating
• Sortie 12 V pour ventilateur
• Rendement élevé (~90% typique)
• Plage de réglage de sortie ±5%

Avantages

• Hauteur réduite pour faciliter la conception d'appareils embarqués et médicaux compacts
• EMI Classe B (4th Edition) réduit les efforts de conformité CEM
• Classification Type BF adaptée aux applications médicales
• Protections intégrées simplifiant la sécurité et la fiabilité système

Spécifications
Puissance de sortie (W) : 300
Longueur (Pouces) : 5
Largeur (Pouces) : 3
Hauteur (Pouces) : 0,75
Type de montage : Embedded PSU
Courant de sortie minimum (A) : 2,61
Courant de sortie maximum (A) : 14,17
Plage de tension de sortie (V) : 12 V à 48 V
Puissance de sortie minimale (W) : 170
Puissance de sortie maximale (W) : 300
Tension d'entrée minimale (V) : 90
Tension d'entrée maximale (V) : 264
Garantie (ans) : 3

Caractéristiques techniques

• Tensions nominales disponibles : 12 V, 24 V, 48 V
• Puissance de sortie maximale : 300 W (avec flux d'air)
• Form factor : open-frame, profil bas 3" x 5" x 0,75"
• EMI : Classe B (4th Edition)
• Compatibilité médicale : classification de fuite Type BF
• Protections : surtension de sortie, court-circuit, protection contre les surcharges
• Température ambiante : -20°C à 70°C avec dérating approprié
• Sortie ventilateur : alimentation 12 V
• Rendement : ~90% typique
• Réglage de sortie : ±5%
• Plage de tension d'entrée : 90–264 V AC
• Courant de sortie min/max : 2,61 A / 14,17 A
• Montage : Embedded PSU pour intégration
• Garantie : 3 ans
• Fiches techniques et certificats disponibles
