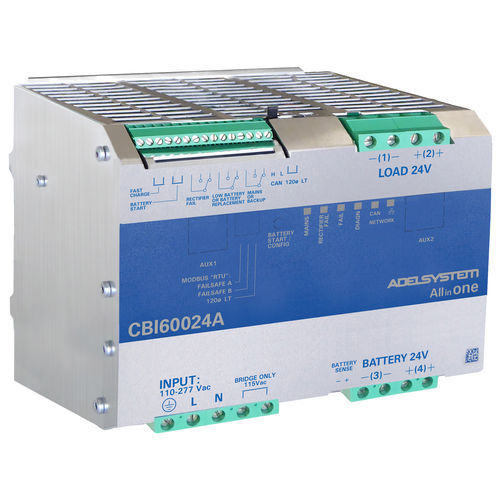

UPS tout en un CBI60024A

monophasé24 VVRLA

Présentation
Les séries CBI60W et CBI600W intègrent alimentation, module de secours, chargeur de batterie et testeur de batterie dans un seul module DC-UPS tout-en-un. L'Ethernet intégré (SNMPv3, Modbus TCP/IP et HTTPS) permet l'accès à distance aux informations batterie, aux fonctions DC-UPS et aux données d'application pour le fonctionnement continu des systèmes de vidéosurveillance, de sécurité et d'automatisation industrielle.

Principales caractéristiques

• Interface Ethernet intégrée avec serveur web interne
• Protocoles : SNMPv3, Modbus TCP/IP, HTTPS
• Configuration et supervision via interface web (Adelview) ou plateformes SCADA/IoT
• Diagnostics prédictifs et signalement des défauts batterie
• Technologie de commutation pilotée par microcontrôleur pour optimiser charge/décharge
• Commutation sans interruption entre batterie et chargeur
• Protections automatiques sans fusible : inversion de polarité, court-circuit, surcharge et surtension

Modèles et puissances (résumé)
Série 12 V All In One :
CBI6012A — Entrée : 110-240-277 Vac — Sortie : 5 A
Série 24 V All In One :
CBI6024A — Entrée : 110-240-277 Vac — Sortie : 2,5 A
CBI60024A — Entrée : 110-240-277 Vac — Sortie : 25 A
Série 48 V All In One :
CBI6048A — Entrée : 110-240-277 Vac — Sortie : 1,25 A
CBI60048A — Entrée : 110-240-277 Vac — Sortie : 12,5 A

Puissance et interface
Puissances jusqu'à 600 W et tensions de sortie jusqu'à 56 V. L'interface Ethernet intègre un serveur web permettant l'accès direct par IP de l'appareil et prend en charge la configuration à distance, la surveillance et l'enregistrement des données.

Prise en charge et gestion des batteries
Technologies de batterie prises en charge :

• Batterie plomb-acide
• AGM
• GEL
• NiCd
• NiMh
• Li-Ion
• LiFePO4

Fonctions Battery Care :

• Profils de charge spécifiques aux batteries
• Compensation de température de charge
• Protection contre la décharge profonde
• Limitation du courant de charge
• Fonctions de testeur de batterie (connexion, polarité, cellules court-circuitées, impédance interne)
• Surveillance de l'état de santé de la batterie

Télé-surveillance et données
L'intégration Ethernet permet la transmission en temps réel des paramètres opérationnels. L'utilisateur peut :

• Surveiller les paramètres
• Configurer les paramètres
• Enregistrer données et événements
• Recevoir notifications d'alarme

Paramètres surveillés : tension d'entrée AC ; tension/courant/puissance/statut en sortie DC ; tension/courant/impédance interne de la batterie ; alarmes réseau/équipement/batterie.

Sortie de charge et configuration des relais
La sortie de charge est entièrement configurable. Comportements pris en charge :

• Coupure de la charge via commande web ou bouton externe
• Activation automatique de la charge en cas de panne AC (utile pour l'éclairage de secours)
• Alimentation de la charge pour une durée définie
• Fonctionnement cyclique selon planification
• Activation via bouton-poussoir externe

Les contacts relais sont configurables (exemples) :

• Relais défaut
• Relais réseau AC
• Relais défaut redresseur
• Avertisseur acoustique

Protection et fiabilité
La commutation pilotée par microcontrôleur optimise la durée de vie des batteries et évite la décharge profonde. Les protections comprennent des dispositifs automatiques sans fusible contre inversion de polarité, court-circuit, surcharge et surtension.

Fiches techniques et manuels
Fiches techniques et manuels disponibles pour les modèles listés (données produit et manuels spécifiques pour CBI6012A, CBI6024A, CBI6048A, CBI60024A et CBI60048A).

Caractéristiques techniques

• Séries : CBI60W et CBI600W (All In One DC-UPS)
• Protocoles : Ethernet SNMPv3, Modbus TCP/IP, HTTPS
• Serveur web interne pour configuration et supervision
• Plage de puissance : jusqu'à 600 W
• Tension de sortie maximale : jusqu'à 56 V
• Entrée AC : 110–240–277 Vac (selon modèle)
• Exemples de courant de sortie : CBI6012A 5 A, CBI6024A 2,5 A, CBI6048A 1,25 A, CBI60024A 25 A, CBI60048A 12,5 A
• Technologies batteries prises en charge : plomb-acide, AGM, GEL, NiCd, NiMh, Li-Ion, LiFePO4
• Gestion batterie : compensation température, limitation de charge, testeur, surveillance de l'état
• Protections : inversion de polarité, court-circuit, surcharge, surtension (automatique sans fusible)
• Contrôle de la charge : commande distante/web, fonctionnement temporisé/cyclique, activation par bouton externe
• Sorties relais : configurables pour défaut, réseau AC, défaut redresseur, alarme acoustique
• Fonctions à distance : rapport en temps réel, enregistrement données/événements, notifications d'alarme
