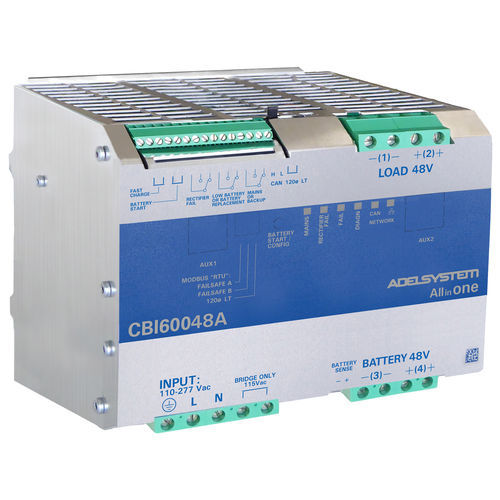

UPS tout en un CBI60048A

monophasé48 VccVRLA

Présentation
Les séries CBI60W et CBI600W sont des DC-UPS tout-en-un avec Ethernet intégré (SNMPv3, Modbus TCP/IP, HTTPS) offrant un accès distant aux paramètres appareil, batterie et application pour les plateformes SCADA et IoT.

Caractéristiques principales

• Puissances jusqu'à 600 W et sorties jusqu'à 56 V
• Interface Ethernet intégrée avec serveur web interne pour supervision et configuration
• Protocoles : SNMPv3, Modbus TCP/IP et HTTPS
• Conçus pour un fonctionnement 24/7 en vidéosurveillance, sécurité et automatisation industrielle
• Diagnostic prédictif et signalement des défauts de batterie
• Profils de charge multiples pour différentes chimies de batteries

Modèles

• CBI6012A — 12 V, 5 A
• CBI6024A — 24 V, 2,5 A
• CBI6048A — 48 V, 1,25 A
• CBI60024A — 24 V, 25 A
• CBI60048A — 48 V, 12,5 A

Batterie et charge
La commutation pilotée par microcontrôleur optimise les cycles de charge/décharge et prévient la décharge profonde. Des profils de charge configurables prennent en charge plomb‑acide, AGM, GEL, NiCd, NiMh, Li‑Ion et LiFePO4. Fonctions : profils spécifiques batterie, compensation de température, limiteur de courant de charge, protection contre la décharge profonde et testeur de batterie intégré pour connexion, polarité, cellules en court‑circuit et impédance interne. Surveillance de l'état de la batterie et signalement des défauts inclus.

Protection et fiabilité
Transition sans interruption entre batterie et chargeur. Protection automatique sans fusible contre inversion de polarité, court‑circuit, surcharge et surtension. Conçu pour une exploitation continue et fiable dans les applications critiques.

Intégration Ethernet et supervision à distance
Les interfaces Ethernet (SNMPv3, Modbus TCP/IP, HTTPS) et le serveur web interne permettent l'accès distant aux paramètres via passerelles, switches ou systèmes IoT/SCADA. Gestion possible via HTTP(S) ou l'interface Adelview pour la supervision, la configuration, l'enregistrement des données/événements et les alertes.

Paramètres disponibles pour la surveillance

• Tension d'entrée AC
• Tension, courant, puissance et état de sortie DC
• Tension, courant et résistance interne de la batterie
• Alarmes réseau, appareil et batterie

Sortie de charge et configuration des relais
La sortie de charge est entièrement configurable et pilotable par commandes web ou entrées externes. Fonctions typiques : coupure à distance de la charge, mise sous tension à la perte du réseau AC (éclairage de secours), activation temporisée, fonctionnement cyclique autonome et activation par bouton poussoir externe.

Contacts relais
Les contacts relais sont librement configurables (exemples) : relais défaut, relais réseau AC, relais défaut redresseur, alarme acoustique.

Fiches techniques et manuels (disponibles sur la page produit)
Fiches techniques et manuels d'instruction disponibles pour chaque modèle (CBI6012A, CBI6024A, CBI6048A, CBI60024A, CBI60048A) et pour la série.

Caractéristiques techniques

• Séries : CBI60W, CBI600W (All In One DC-UPS)
• Puissance : jusqu'à 600 W
• Tensions de sortie : 12 V, 24 V, 48 V (jusqu'à 56 V sur certains modèles)
• Exemples de sorties : CBI6012A (12 V, 5 A); CBI6024A (24 V, 2,5 A); CBI6048A (48 V, 1,25 A); CBI60024A (24 V, 25 A); CBI60048A (48 V, 12,5 A)
• Entrée AC : 110–240–277 Vac
• Communications : Ethernet SNMP (SNMPv3), Modbus TCP/IP, HTTPS; serveur web interne
• Surveillance : entrée AC, sortie DC (tension/courant/puissance/état), batterie (tension/courant/impédance), alarmes
• Compatibilité batterie : plomb‑acide, AGM, GEL, NiCd, NiMh, Li‑Ion, LiFePO4
• Fonctions de charge : profils spécifiques, compensation thermique, limiteur de courant de charge
• Protection : protection sans fusible contre inversion de polarité, court‑circuit, surcharge, surtension; protection contre la décharge profonde
• Diagnostics : testeur de batterie intégré, surveillance de l'état, diagnostic prédictif, signalement de défauts
• Contrôle de charge : sortie configurable (distant/web/externe), modes temporisés et cycliques
• Options relais : relais configurables défaut/AC/redresseur/alarme
