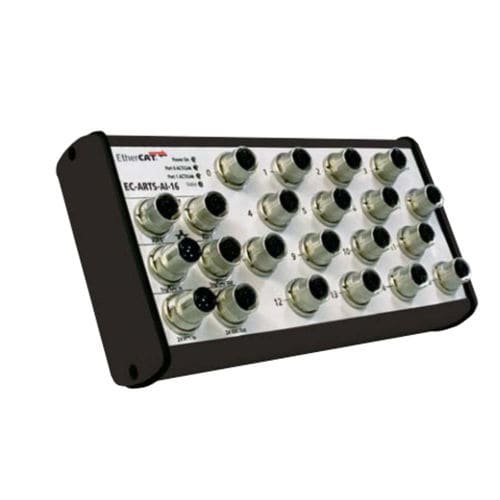

Contrôleur de bus de terrain MSX-EC-3000

EtherCAT est un système embarqué qui convient à la fois aux applications temps réel dures et douces. Il offre une grande variété de typologies et d'options de configuration. Les commutateurs sont donc devenus superflus. Pour gagner en rapidité, la trame suivante est reçue même si la précédente n'a pas encore été entièrement transmise. Le même principe s'applique à la transmission. Afin de permettre une synchronisation précise, même si les participants au réseau peuvent être très éloignés, les horloges des esclaves sont toujours synchronisées avec l'horloge du maître. Caractéristiques techniques Boîtier métallique robuste et standardisé Mode économie d’énergie : réduction de la consommation lorsque aucune acquisition n’est en cours Entrées analogiques 16 entrées asymétriques, 16 bits, connecteur Phoenix Contact MSTBA Débit : 5 kHz (fixe) Plage d'entrée : ± 5 V, ± 10 V (16 bits), 0-5 V, 0-10 V (15 bits) Entrées courant en option E/S numérique Plage d'entrée : ± 5 V, ± 10 V (16 bits), 0-5 V, 0-10 V (15 bits) 24 V, optiquement isolé Modes d’acquisition Signal direct non déclenché Acquisition synchronisée avec le maître EtherCAT
