Système de mesure de longueur MSX-E3701

de températureoptiqueinductif

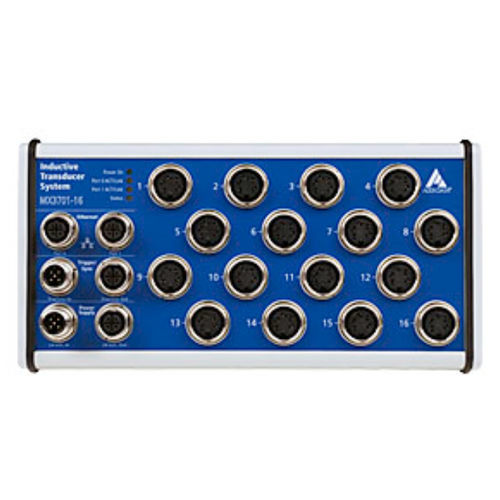

Le Système Ethernet pour palpeurs de mesure inductifs MSX-E3701 a 8 ou 16 canaux pour capteurs inductifs LVDT, demi-pont ou Mahr. De plus, il dispose d’une sortie numérique 24 V avec logique de comparaison et une entrée trigger numérique 24 V.Le système est protégé par un boîtier métallique robuste et normé qui correspond au degré de protection IP 65. Il est également équipé de nombreux dispositifs de sécurité pour une utilisation fiable en milieu industriel. Deux modes d’acquisition peuvent être sélectionnés : Le mode AutoRefresh et le mode séquence. Le système peut être monté en daisy chain et synchronisé à la µs près avec des systèmes de la série MSX-E. Le processeur ARM®9 32 bits permet le calcul des données. Le matériel livré contient des pilotes pour Windows et Linux, des exemples de programmation pour für Visual C, Borland C, Delphi et Visual Basic et le programme ConfigTools qui permet de gérer et configurer simplement les systèmes MSX-E. Caractéristiques techniques Processeur ARM®9 32 bits Boîtier métallique robuste et normé Entrées capteur 8 ou 16 entrées capteur 24 bits, connecteur femelle M18 à 5 broches Compatible avec capteurs demi-pont (HB), LVDT, Mahr et Knäbel Possibilité de diagnostic (courts-circuits, rupture de ligne) Précision de 16 bits Sécurité LED d’affichage d’état pour le diagnostic rapide des erreurs Isolation galvanique Filtres en entrée Protection contre les surtensions ± 40 V Surveillance interne de la température Interfaces Entrée trigger 24 V rapide Commutateur Ethernet à 2 ports Synchronisation/Trigger In/Out Connexion et montage en cascade 24 V
