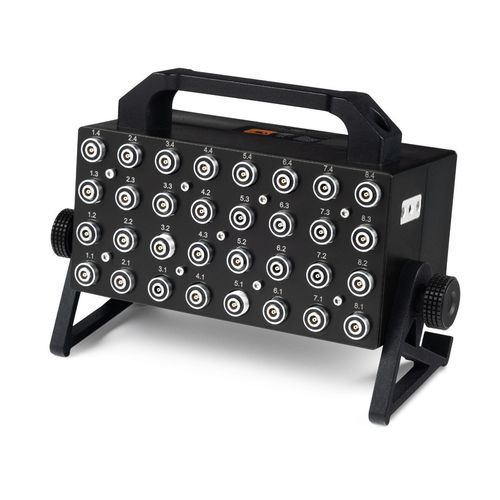

Système d'acquisition de données à ultrasons A1052

32 canauxportablepour CND à ultrasons

Présentation
L'A1052 MultiSONIC est une unité d'acquisition de données ultrasonores 32 canaux, conçue pour un usage autonome ou intégré en laboratoire et en environnements industriels de mesure et d'essais. Les 32 canaux émetteurs et récepteurs individuels conviennent à l'alimentation de transducteurs Dry-Point-Contact. L'appareil est équipé d'accumulateurs Li‑Ion échangeables, d'une interface de données sans fil pour des mesures avec un fort ratio marche/arrêt et d'un boîtier électronique compact pour une utilisation mobile.

Logiciel / SDK
Un SDK bien documenté permet de développer des applications d'inspection personnalisées. Des applications de démonstration gratuites pour smartphone, tablette et PC sont téléchargeables. Un kit d'intégration pour le développement logiciel par l'utilisateur est disponible sur demande.

Applications

• Mesure de vitesse de propagation (Pulse velocity testing)
• Acquisition de données impulsion-écho
• Acquisition positionnée synchronisée avec des manipulateurs d'inspection externes
• Acquisition synchronisée temporellement avec des machines d'essais de matériaux (essai de traction, essai de compression)

Contenu de la livraison

• Unité électronique A1052 MultiSONIC avec 32 canaux — 1 pc
• Accumulateur Li‑Ion échangeable, intégré dans l'unité électronique — 6 pcs
• Chargeur secteur — 1 pc
• Fiches d'alimentation (US/UK/EU) — 1 de chaque
• Câble USB-C d'alimentation — 1 pc
• Câble USB-A vers USB-C — 1 pc
• Tournevis Hex-Plus 2.0 — 1 pc
• Certificat de garantie — 1 pc
• Manuel d'utilisation — 1 pc
• Logiciel de démonstration gratuit pour smartphone/tablette/PC — à télécharger
• Kit d'intégration pour le développement logiciel par l'utilisateur — sur demande

Caractéristiques techniques

• EMETTEUR — Nombre de canaux émetteurs : 32
• Tension de sortie de l'émetteur : ±200 V (400 Vpp)
• Séquence d'excitation (périodes) : Meander, 0,5 à 5,0
• RECEPTEUR — Nombre de canaux récepteurs : 32
• Longueur d'acquisition : 128k échantillons
• Taux d'échantillonnage : 1 MHz, 4 MHz
• Fréquences de filtrage (FIR) : HF 10, 20, 40, 100 kHz ; LF 350 kHz
• Bande passante de réception : 20 – 250 kHz
• Plage dynamique de l'amplificateur : 0 à 60 dB
• Plage dynamique de la fonction DAC : 40 dB
• Facteur de moyenne : 1 à 256
• ALIMENTATION — Source d'alimentation : batterie échangeable
• Autonomie de la batterie (min) : 8 h
• Temps de charge de la batterie : 2,5 h
• Alimentation externe : DC 15 V, 4 A ; AC 110–250 V
• INTERFACES DE DONNÉES — Ethernet sans fil 54 Mbit ; IEEE 802.11n (WiFi)
• DIMENSIONS & POIDS — Dimensions du bloc électronique : 200 x 125 x 100 mm (7,9 x 4,9 x 3,9 inch)
• Poids du bloc électronique : 2,4 kg / 5,5 lb
