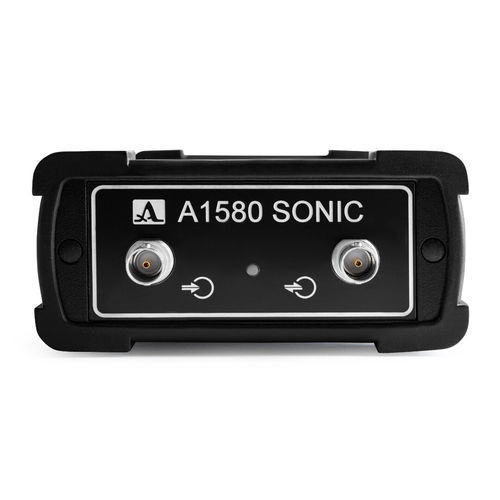

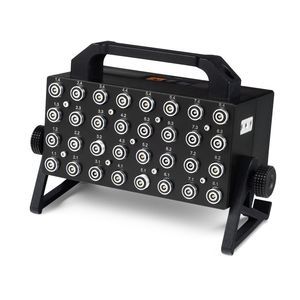

Système d'acquisition de données à ultrasons A1580 Sonic

sonorepour CND à ultrasonspour laboratoire

Présentation
Module OEM universel front-end pulser-récepteur ultrasonore et unité d'acquisition de données large bande, conçu pour des applications de contrôle et d'essais en laboratoire et en industrie. Convient pour piloter des capteurs Dry-Point-Contact (DPC) et des capteurs piézoélectriques conventionnels sur une large plage de fréquences. Dispose d'une fonction de transmission de données sans fil et d'un SDK documenté pour l'intégration et le développement d'applications spécifiques.

Applications

• Mesures de vitesse de propagation des ondes (pulse velocity)
• Acquisition de données pulsées (pulse-echo) pour détection de défauts
• Acquisition synchronisée en position avec manipulateurs d'inspection
• Acquisition synchronisée en temps avec machines d'essai de matériaux (essai de traction, compression)

Données techniques (tableau extrait)
EMETTEUR
Tension de sortie émetteur : 200 V
Séquence d'excitation : Meander, 0,5 à 8,0 périodes
Fréquence de répétition des impulsions : 1 – 3 500 Hz

RECEPTEUR
Longueur du vecteur d'acquisition : 128k échantillons
Taux d'échantillonnage (MHz) : 1, 10, 25, 50, 100
Fréquences de filtre (FIR) : configurable
Bande passante de réception : 10 kHz – 16 MHz
Plage dynamique de l'amplificateur : 0 à 80 dB
Plage dynamique de l'atténuateur : -20 à 0 dB
Plage de réglage du gain : 0 à 100 dB (pas 1 dB)
Points programmables de la fonction DAC : 128k
Plage dynamique de la fonction DAC : 40 dB
Facteur de moyenne : 1 à 256

DIMENSIONS & POIDS
Dimensions du bloc électronique : 116 × 56 × 230 mm
Poids du bloc électronique : 0,9 kg
Plage de température de fonctionnement : -20 à +45 °C

INTERFACES DE DONNÉES
Ethernet sans fil : IEEE 802.11n (54 Mbit)
Ethernet : 100 Mbit
Entrée déclencheur externe : TTL

Contenu de la livraison

• Unité électronique A1580 Sonic (1)
• Adaptateur secteur avec câble 220 V → 15 V (1)
• Câble Ethernet 1,5 m (1)
• Antenne Wi‑Fi (1)
• Manuel utilisateur pour kit d'intégration (SDK) (1)
• Logiciel d'initiation "ACS Mathilda" Windows GUI (1)

Documents
Flyer produit (PDF) disponible pour l'A1580 Sonic.

Caractéristiques / spécifications techniques

• Sortie émetteur 200 V ; excitation meander 0,5–8,0 périodes ; fréquence d'impulsion 1–3 500 Hz
• Bande de réception 10 kHz–16 MHz ; taux d'échantillonnage jusqu'à 100 MHz ; longueur du vecteur 128k échantillons
• Plage dynamique amplificateur 0–80 dB ; atténuateur -20–0 dB ; gain réglable 0–100 dB (pas 1 dB)
• DAC programmable (128k points, plage 40 dB) ; facteur de moyenne 1–256
• Interfaces : sans fil IEEE802.11n et Ethernet 100 Mbit ; déclencheur externe TTL
• Bloc électronique compact 116 × 56 × 230 mm ; poids 0,9 kg ; fonctionnement -20 à +45 °C
• Comprend SDK et application Windows GUI d'initiation pour intégration
