Carte d'entrées numérique 104-QUAD-8

PC/104de surveillance et de controle d'énergied'automatisation

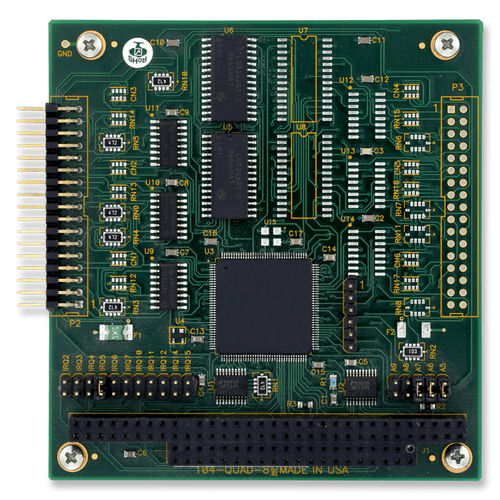

-4, 6 ou 8 canaux d'entrées de codeurs en quadrature et entrées d'index de canal -Compte les sorties d'un maximum de huit codeurs en quadrature -Trois canaux différentiels par codeur, y compris l'axe double et l'index -Plages d'entrée : ±25V et ±7V en mode commun -fréquence d'horloge maximale de 4,3 MHz -Réinitialisation logicielle individuelle pour chaque canal -Fonctions standard de comptage et d'alarme -Programmation du comptage, de la vitesse et de la direction ; réglage des limites avec interruptions -Options d'interruptions flexibles en usine La carte 104-QUAD-8 est une carte d'interface/compteur de codeurs en quadrature à usage général. Elle est fournie dans le format populaire 104 et conditionne et surveille les sorties de 8 encodeurs. Les connecteurs d'E/S sont des têtes à angle droit à 34 broches. Ces fonctions comprennent tout ce qui peut être programmé dans le circuit intégré polyvalent LSI/CSI LS7266R1. Ces fonctions comprennent la vitesse, la direction et le comptage total. En fournissant ces fonctions, il libère l'ordinateur pour des applications de plus haut niveau. La possibilité de fournir une interruption pour un paramètre, tel que le nombre total, libère encore plus l'ordinateur de la nécessité de lire constamment la position d'un codeur. Les interruptions sont dirigées vers les niveaux #2 à #7, #10 à #12, et #15 par l'installation de cavaliers. La carte 104-QUAD-8 est conçue pour les applications industrielles. Chaque ligne d'entrée est tamponnée et capable d'utiliser des entrées jusqu'à 25 volts. Une source de +5 volts est disponible pour les encodeurs appropriés. Les entrées conditionnées sont connectées aux circuits intégrés LSI/CSI LS7266R1. Ces circuits sont le cœur du fonctionnement de la carte. Ils peuvent être programmés pour une variété de fonctions.
