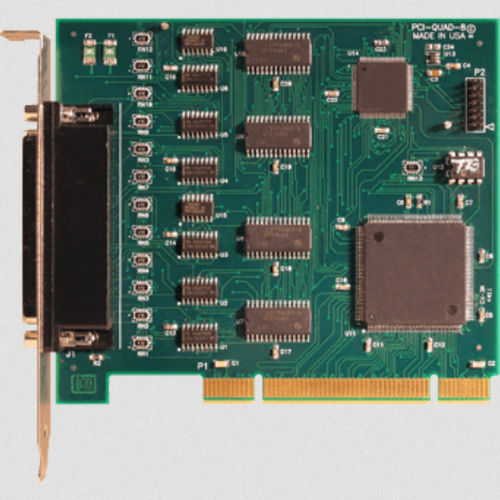

Carte d'entrées numérique PCI-QUAD-8

PCIprogrammablehaute densité

-Décodeur en quadrature à huit ou quatre compteurs -Entrées asymétriques ou différentielles pour un maximum de huit codeurs (A, B et Index) -Source d'horloge programmable (haute/basse) pour le filtrage numérique sur les entrées -Polarité d'index active programmable -Le contrôle logiciel par compteur corrige le câblage inversé A / B et sélectionne le drapeau pour la source d'interruption -Sortie 5V à fusible réinitialisable disponible pour alimenter les encodeurs ou l'usage général -Connecteur E/S DB78 mâle haute densité avec verrouillage à vis OPTIONS D'USINE -Fonctionnement à température étendue (-40° à +85°C) -Version conforme à la directive RoHS Cartes PCI à huit et quatre entrées en quadrature pour compteurs Up/Down La carte PCI-QUAD-8 fournit un comptage en quadrature sur une carte PCI demi-longueur pratique. Jusqu'à huit codeurs différentiels (chacun avec A, B et Index) peuvent être surveillés simultanément. Les circuits d'entrée différentielle de type AM26LS232 assurent la compatibilité avec une grande variété de sorties de codeurs en quadrature. Le LS7766 de LSI/CSI présente les caractéristiques suivantes : -les compteurs en quadrature 32 bits prennent en charge les modes de comptage x1, x2 et x4, ou peuvent être utilisés comme des compteurs ascendants/descendants non-quadrature -Fréquences en quadrature jusqu'à 9.6MHz -Fréquences non-quadrature jusqu'à 40MHz Indicateurs d'index et de marqueurs programmables (carry, borrow, sign & compare) -Activation/désactivation des sources générant des IRQ's Modes de comptage programmables : -Normal (free-run) / Modulo-N / Range Limit / Non-Recycle, Binaire / BCD COMMANDE SPÉCIALE Veuillez contacter ACCES avec votre demande précise. Des exemples de commandes spéciales seraient un revêtement conforme, des entrées à deux ou six compteurs, un logiciel personnalisé, un étiquetage de produit, et plus encore. Nous travaillerons avec vous pour vous fournir exactement ce dont vous avez besoin.
