Onduleur DC/AC pur sinus CSI 1K F31-HSA

pour applications marinespour l'industrie minièrepour l'industrie du transport

Présentation
Les onduleurs DC-AC de la série CSI 1K F31-HSA utilisent une technologie PWM haute fréquence pilotée par microprocesseur pour fournir jusqu'à 1 kVA de sortie sinusoïdale pure. Le montage intègre une étape DC-DC qui élève la tension d'entrée vers un bus DC supérieur alimentant l'étage DC-AC pour produire une sortie AC continue et à faible distorsion. Options de sortie : 115 Vac en continu à 60 Hz ou 400 Hz, ou 230 Vac en continu à 50 Hz. Le neutre de sortie est référencé au châssis ; sortie flottante isolée disponible sur demande. Rendement typique en charge complète d'environ 80 %. Options disponibles : alarme de perte de sortie (Form C) et arrêt à distance.

Construction mécanique et refroidissement

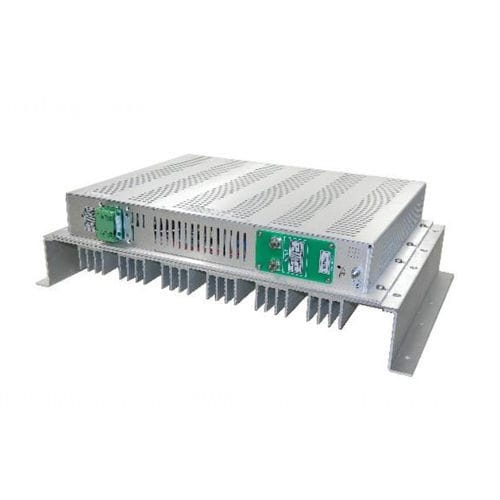

Les unités sont refroidies par convection via une platine de dissipation (HSA) sur laquelle sont fixées des ailettes sous la face inférieure. Cette conception permet le montage sur des surfaces inégales ou thermiquement non conductrices (ex. bois, plastique, brique) et le fonctionnement sans ventilateurs ni radiateurs externes. L'ensemble HSA peut être fixé au châssis ou monté sur panneau 19 pouces. Conçu pour fonctionner de -25°C à +50°C en pleine spécification sans dérating.

Applications
La série CSI 1K F31-HSA convient aux services publics, à l'exploitation minière, au milieu maritime, à l'automatisation industrielle et aux transports nécessitant une alimentation AC propre et fiable à partir de sources DC.

EMI, normes de sécurité et protections électroniques
Le filtrage d'entrée et de sortie réduit la ripple et les émissions conduites. L'entrée respecte EN55032 Classe A avec marges ; la Classe B est disponible en option. Conforme à EN62368-1 et aux normes internationales UL/CSA équivalentes. Protections électroniques : isolation entrée-châssis/sortie 1000 Vdc, limitation du courant d'appel, limitation de courant de sortie avec protection contre les courts-circuits, et arrêt thermique avec récupération automatique en cas de refroidissement insuffisant.

Spécifications clés

• Puissance nominale : 1000 VA (version 24 Vdc dératée à 750 VA)
• Sortie : 115 Vac continu @ 60 Hz ou 400 Hz ; 230 Vac continu @ 50 Hz
• Tensions d'entrée : 24 Vdc (dératé), 36 Vdc, 48 Vdc, 125 Vdc, 250 Vdc
• EMI : EN55032 Classe A (Classe B en option)
• Normes : Conçu pour répondre à UL458 équivalent et EN62368-1
• Refroidissement : convection via platine HSA avec ailettes ; fonctionnement sans ventilateur
• Montage : HSA permettant le montage sur surfaces inégales et non conductrices ; compatible châssis ou panneau 19 pouces
• Température de fonctionnement (spécification complète) : -25°C à +50°C
• Protections : isolation 1000 Vdc entrée-châssis/sortie ; limitation du courant d'appel ; limitation de courant et protection contre les courts-circuits ; arrêt thermique avec récupération automatique
• Rendement typique en charge complète : ≥ 80 %
• Construction renforcée ; circuits internes conformal coatés
• Dimensions boîtier avec HSA : 572 x 150 x 356 mm (L x H x P)

Caractéristiques techniques

• Série : CSI 1K F31-HSA
• Puissance nominale : 1000 VA (24 Vdc dératé à 750 VA)
• Entrées : 24 Vdc (dératé), 36 Vdc, 48 Vdc, 125 Vdc, 250 Vdc
• Sorties : 115 Vac @ 60 Hz ou 400 Hz ; 230 Vac @ 50 Hz
• Méthode de refroidissement : convection via platine HSA à ailettes ; fonctionnement sans ventilateur
• Montage : compatible châssis ou panneau 19 pouces ; permet le montage sur surfaces thermiquement non conductrices
• Température de fonctionnement : -25°C à +50°C (spécification complète)
• Rendement : typiquement ≥ 80 % en charge complète
• Protections : isolation 1000 Vdc entrée-châssis/sortie ; limitation du courant d'appel ; limitation et protection contre les courts-circuits ; arrêt thermique avec récupération automatique
• Conformité : EN55032 Classe A (Classe B en option) ; EN62368-1 ; UL458 équivalent
