Onduleur DC/AC pur sinus CTP 6K-48/600-2X3U7

sinusoïdalpour applications industriellespour applications lourdes

Aperçu du produit
La série CTP 6K-48/600-2X3U7 est un onduleur DC-AC modulaire de 6 kVA fournissant une sortie triphasée continue de 600 Vrms (L-L) à partir d'une entrée nominale 48 Vdc (plage de fonctionnement 42–60 Vdc). La conversion haute fréquence, contrôlée par microprocesseur, délivre une sortie sinusoïdale pure avec des protections électroniques complètes.

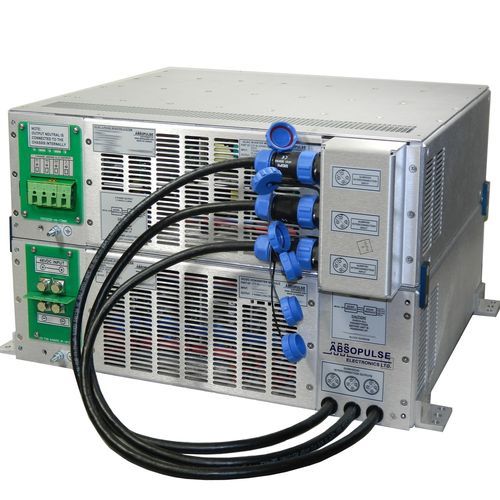

Construction mécanique
La série est composée de deux modules 3U7 renforcés (configuration 2x3U7) pour montage sur châssis ou en rack 19in. Les modules sont interconnectés par câbles et connecteurs. Dimensions typiques assemblées 2x3U7 châssis (6U) : 10.5 x 17 x 15 in (267 x 432 x 382 mm). Pour 2x3U7 rack 19in (6U) : 10.5 x 19 x 15 in (267 x 483 x 382 mm).

Applications

• Essais et bancs d'essai d'équipements triphasés en laboratoires d'ingénierie
• Alimentation de systèmes motorisés, pompes, CVC et compresseurs
• Installations industrielles et équipements lourds nécessitant une alimentation sinusoïdale triphasée

EMI, sécurité et protections électroniques
Entrée et sortie filtrées pour faibles émissions conduites ; l'entrée satisfait EN 55032 Classe A avec marge. Conçu pour répondre à UL 458 et EN 61010-1. Protections intégrées : limitation du courant d'appel, protection contre l'inversion de polarité, isolation entrée-châssis 2250 Vdc, limitation du courant de sortie avec protection contre les courts-circuits, et arrêt thermique avec récupération automatique. Options : arrêt/activation à distance et alarme de défaillance de sortie (Forme C).

Refroidissement
Des ventilateurs internes de qualité assurent le débit d'air nécessaire pour fonctionnement de 0°C à +50°C en pleine spécification. L'air est aspiré dans l'appareil et évacué du côté des borniers. Des variantes pour des plages de température élargies sont disponibles.

Conversion de puissance AC de qualité industrielle
Conçu et fabriqué en qualité industrielle/OEM, la gamme couvre des onduleurs triphasés de quelques centaines de VA jusqu'à et au-delà de 10 kVA pour répondre aux besoins des tests, OEM et installations industrielles.

Caractéristiques / spécifications techniques

• Puissance en sortie : 6 000 VA sinusoïdal
• Entrée DC : 48 Vdc nominal (plage 42–60 Vdc) ; courant d'entrée max 171 A
• Sortie AC : 600 Vrms L-L, 3 phases continues à 60 Hz (option 50 Hz disponible)
• Tous les neutres reliés intérieurement au châssis (GND) en configuration étoile
• EMI : EN 55032 Classe A avec marge
• Conforme à : UL 458, EN 61010-1
• Refroidissement : ventilateurs internes, entrée d'air et évacuation côté borniers
• Ambiant de fonctionnement : 0°C à +50°C (pleine spécification) ; variantes étendues disponibles
• Options : alarme de défaillance de sortie (Forme C), arrêt/activation à distance
• Protections : limitation d'appel, inversion de polarité, limitation du courant de sortie, protection court-circuit, arrêt thermique avec récupération automatique
• Efficacité typique à pleine charge : ~80%
• Configurations mécaniques : 2x3U7 châssis et 2x3U7 rack 19in (dimensions assemblées ci-dessus)
• Isolation : 2250 Vdc entrée-châssis
