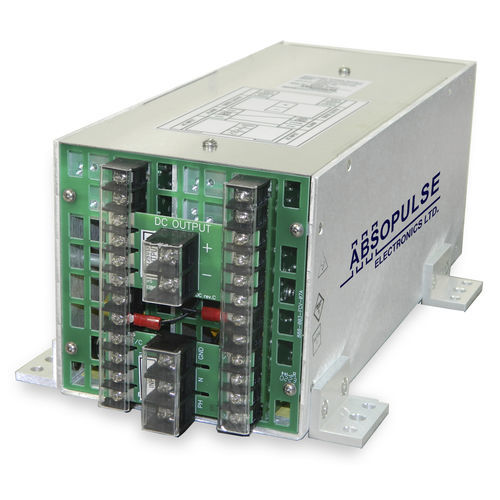

Alimentation électrique pour applications industrielles PFC 2K-U5512L

AC/DCà découpageavec protection contre les courts-circuits

Détails du produit : Le PFC 2K-U5512L est une alimentation AC-DC de qualité industrielle robuste, conçue pour les applications industrielles nécessitant un fonctionnement redondant et une correction active du facteur de puissance (PFC). Il délivre jusqu'à 2000W de puissance de sortie continue et dispose d'une entrée universelle (95V à 264Vac) avec PFC actif, convertissant en diverses tensions de sortie, y compris 12V/160A, 24V/80A, 28V/70A, 48V/40A, 54V/36A ou 125V/16A. Des tensions d'entrée/sortie personnalisées sont disponibles. Une diode de redondance intégrée en option permet un fonctionnement en parallèle et N+1 pour les versions de sortie 24V, 28V, 48V, 54V ou 125V (pas pour la version 12V). Correction Active du Facteur de Puissance (PFC) : Utilise un PFC actif pour limiter les harmoniques de courant d'entrée, atteignant un indice PFC de 0,97 à pleine charge sur toute la plage d'entrée. Cela se traduit par une haute efficacité, des pertes de transmission réduites et des coûts énergétiques/de cycle de vie faibles. Conforme aux directives EN 61000-3-2 et EN 61000-3-12 pour une faible distorsion harmonique d'entrée. Le temps de maintien est de 10ms à pleine charge pour une chute de 5% de la tension de sortie à l'entrée nominale. Environnements d'application : Convient pour l'automatisation industrielle, la manutention, les services publics, la production et la distribution d'énergie, les télécommunications, l'exploitation minière et d'autres applications lourdes. Sécurité, EMI et Protection : Conforme à la norme EN 62368-1 et aux normes de sécurité UL et CSA équivalentes. Le filtrage d'entrée et de sortie assure une faible ondulation et un faible bruit de sortie. L'entrée répond à la norme EN 55032 Classe A avec de larges marges (Classe B disponible sur demande). La protection électronique comprend une isolation I/O de 4300Vdc, une limitation du courant d'appel, une limitation rectangulaire du courant avec protection contre les courts-circuits, un arrêt thermique auto-réinitialisant et une protection contre les surtensions de sortie par double boucle de régulation. Refroidissement : Le refroidissement est assuré par un ventilateur intégré de haute qualité et par conduction via la plaque de base, permettant un fonctionnement sur une plage de température de 0°C à +50°C à pleine spécification sans déclassement. Des plages de température plus larges sont disponibles sur demande. Tous les composants générateurs de chaleur sont installés sur des blocs de dissipateur thermique en aluminium thermiquement connectés à la plaque de base pour une robustesse mécanique exceptionnelle. Configuration des connecteurs : Bloc terminal pour l'entrée et la sortie. Goujon M6 pour la mise à la terre du châssis. Fabricant : ABSOPULSE Electronics est un OEM spécialisé dans les solutions de conversion de puissance de qualité industrielle, offrant des solutions standard et entièrement personnalisées. Caractéristiques clés : - Puissance de sortie continue de 2000W - Entrée universelle : 95V à 264Vac, 47–63Hz - Correction active du facteur de puissance (PFC) à l'entrée - Conforme aux normes EN 61000-3-2 et EN 61000-3-12 pour une faible distorsion harmonique d'entrée - Options de sortie : 12Vdc, 24Vdc, 28Vdc, 48Vdc, 54Vdc ou 125Vdc - Isolation : 4300Vdc entrée/sortie - Cartes internes revêtues de conformal - Refroidissement : ventilateur intégré de haute qualité - Plage de température de fonctionnement : 0°C à +50°C - EMI : EN55032 Classe A avec de larges marges - Châssis (U5512L) : 127 x 127 x 305 mm (L x H x P), dimensions excluant les terminaux et les ventilateurs Spécifications techniques / Caractéristiques : - Modèle : PFC 2K-U5512L - Puissance de sortie : 2000W continue - Tension d'entrée : 95V à 264Vac, 47–63Hz - Tensions de sortie : 12V/160A, 24V/80A, 28V/70A, 48V/40A, 54V/36A, 125V/16A - Correction active du facteur de puissance : Oui, indice PFC 0,97 à pleine charge - Conformité : EN 61000-3-2, EN 61000-3-12, EN 62368-1, UL, CSA - EMI : EN 55032 Classe A (Classe B sur demande) - Isolation : 4300Vdc entrée/sortie - Température de fonctionnement : 0°C à +50°C (plage plus large sur demande) - Refroidissement : Ventilateur intégré et conduction via la plaque de base - Protection : Limitation du courant d'appel, court-circuit, arrêt thermique, surtension de sortie - Châssis : U5512L, 127 x 127 x 305 mm (L x H x P)
