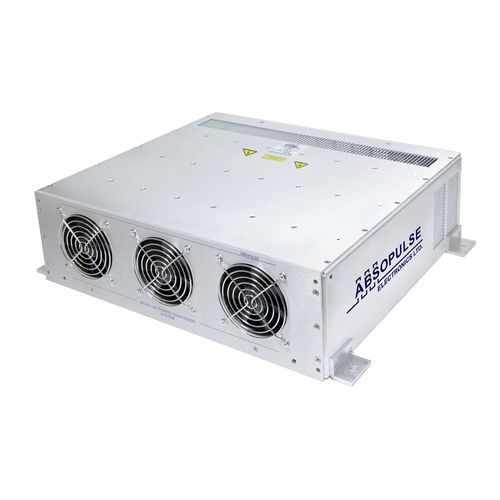

Les alimentations AC-DC de la série PFHI5K-3U7 d'ABSOPULSE Electronics, à tension d'entrée élevée et à large plage d'entrée, avec correction active du facteur de puissance (PFC), délivrent une puissance de sortie de 5000W.
Les alimentations fonctionnent sur une plage d'entrée AC de 340-460Vac ; entrée nominale 400Vac triphasée (connexion 3 fils). Les sorties disponibles incluent n'importe quelle tension fixe 300V ... 600Vdc.
Les unités PFHI5K-3U7 sont équipées d'une diode de redondance intégrée, qui permet de configurer plusieurs alimentations de 5kW en parallèle pour créer une solution de puissance DC de 10kW, 15kW, 20kW ou plus.
Les unités utilisent une correction active du facteur de puissance, qui limite les harmoniques du courant d'entrée afin d'atteindre un taux de PFC de 0,97 à pleine charge pour toute la gamme d'entrée. Les alimentations sont conformes aux directives EN61000-3-2 et EN61000-3-12 pour une faible distorsion harmonique d'entrée
Spécifications principales
- Puissance de sortie de 5kW, 10kW, 15kW ou 20kW ;
- Tension d'entrée : 400Vac triphasé (connexion 3 fils) ;
- Plage d'entrée : plage d'entrée : 340-460 Vca ;
- Correction active du facteur de puissance (PFC) sur l'entrée ;
- Facteur de puissance conforme aux normes EN61000-3-2 et EN61000-3-12 ;
- Sortie : toute tension fixe 300V ... 600Vdc ;
- EMI : EN55032 Classe A avec de larges marges ;
- Conçu pour répondre à la norme EN/UL60950-1 et aux normes de sécurité équivalentes ;
- Cartes internes à revêtement conforme ;
- Plage de température de fonctionnement de 0°C à +50°C ;
- Refroidissement à air forcé par ventilateurs DC intégrés de haute qualité ;
- Durci : résistance aux chocs et aux vibrations (IEC 61373 Cat 1 A&B) ;
- MTBF 140,000 heures à 45°C (ventilateurs exclus) ;
- Protection électronique complète.
---
