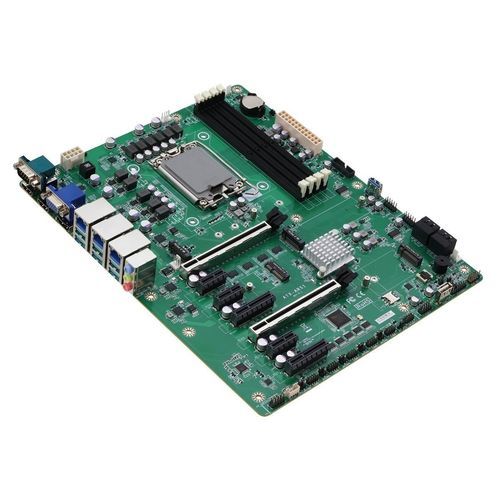

Carte mère ATX ATX-Q870A-A10

Intel® Core™ UltraIntel® Q870DDR5 SDRAM

Aperçu
La AAEON ATX-Q870A est une carte mère ATX industrielle conçue pour les processeurs Intel® Core™ Ultra (Série 2) en socket LGA 1851. Elle associe les performances CPU de nouvelle génération à une capacité mémoire étendue, un large jeu d'E/S et de multiples emplacements d'extension, adaptée à l'automatisation industrielle, aux stations de travail haute performance, aux passerelles IoT et aux solutions edge AI.

Caractéristiques clés

• Intel® Core™ Ultra Processors (Série 2), socket LGA 1851, jusqu'à 125W
• DDR5 6400MT/s, Dual-Channel CU/U-DIMM x4, jusqu'à 256GB
• M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• USB 3.2 x9, USB 2.0 x7
• 2,5GbE LAN x3
• SATA 6Gb/s x4 avec RAID 0,1,5,10
• HDMI 2.1 (TMDS) x2, DisplayPort 1.4a x1, VGA x1
• PCIe Gen 5 x16 x2, PCIe Gen 4 x4 x2, PCIe Gen 4 x1 x3
• Format ATX et alimentation ATX

Support des périphériques PCIe multiples
L'ATX-Q870A offre une large capacité d'extension avec deux emplacements PCIe Gen 5 x16 et des emplacements PCIe Gen 4 x4 et x1 supplémentaires. Cela permet l'intégration simultanée de GPU hautes performances, d'accélérateurs IA, de stockages NVMe et de modules spécifiques tels que cartes série, interfaces capteurs et NIC basse vitesse. Quatre emplacements M.2 autorisent des modules 4G/5G, Wi‑Fi 6 et NVMe.

Support des processeurs Intel Core Ultra (Série 2)
Compatible avec les processeurs LGA 1851 jusqu'à 125W de la famille Intel® Core™ Ultra Série 2. La plateforme prend en charge jusqu'à 24 cœurs/24 threads (selon le CPU), Intel® Graphics intégré et Intel® AI Boost NPU pour l'inférence accélérée matériellement (jusqu'à environ 36 TOPS pour les charges concernées).

E/S et affichage nouvelle génération
Les E/S comprennent neuf ports USB 3.2 et sept ports USB 2.0, triple LAN 2,5GbE pour un réseau fiable et redondant, six connecteurs COM pour périphériques série, et plusieurs sorties vidéo : double HDMI 2.1 (TMDS), un DisplayPort 1.4a et un VGA pour compatibilité legacy. Les sorties numériques supportent 4K @ 60Hz si applicable.

Applications
Conçue pour des applications embarquées intensives en calcul telles que l'automatisation industrielle, les stations de travail haute performance, les passerelles IoT, la signalétique numérique et les solutions edge IA nécessitant de multiples dispositifs d'extension et une large bande passante mémoire.

Caractéristiques / spécifications techniques

• Model: ATX-Q870A
• Brand: AAEON
• Socket CPU : LGA 1851 supportant Intel® Core™ Ultra Processors Série 2, jusqu'à 125W
• Coeurs/threads CPU supportés : jusqu'à 24 cœurs / 24 threads (selon CPU)
• AI/graphique embarqué : Intel® AI Boost NPU et GPU Intel® Graphics intégré (inférence accélérée jusqu'à ~36 TOPS selon charges)
• Mémoire : DDR5 6400MT/s, Dual-Channel, 4 emplacements CU/U-DIMM, jusqu'à 256GB
• Emplacements d'extension : PCIe Gen 5 x16 x2, PCIe Gen 4 x4 x2, PCIe Gen 4 x1 x3
• Slots M.2 : M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• Stockage : SATA 6Gb/s x4 avec support RAID (0, 1, 5, 10)
• USB : USB 3.2 x9, USB 2.0 x7
• LAN : 2,5GbE x3
• Série : connecteurs COM x6
• Sorties vidéo : HDMI 2.1 (TMDS) x2, DisplayPort 1.4a x1, VGA x1 (supporte 4K @60Hz sur sorties numériques si applicable)
• Format : ATX
• Alimentation : alimentation ATX
• Cas d'utilisation ciblés : automatisation industrielle, stations de travail haute performance, passerelles IoT, signalétique numérique, solutions AI/edge
