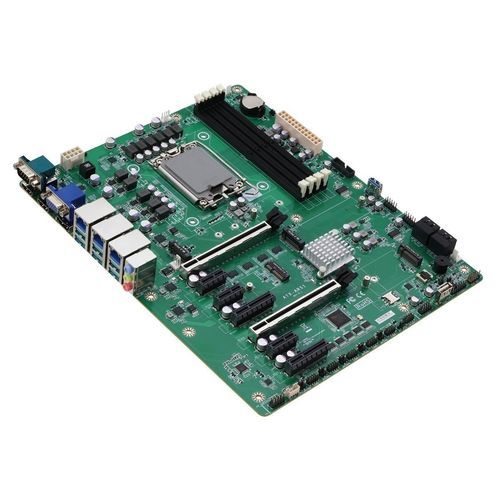

Carte mère ATX ATX-Q870A-A10

Intel® Core™ UltraIntel® Q870DDR5 UDIMM

Aperçu
La AAEON ATX-Q870A est une carte mère ATX industrielle conçue pour les processeurs Intel® Core™ Ultra (Série 2) au socket LGA 1851. Elle fournit une plate-forme équilibrée pour les applications industrielles intensives en calcul, les stations de travail haute performance et les passerelles edge, en associant les fonctionnalités CPU de nouvelle génération à une mémoire, un stockage et des E/S étendus.

Caractéristiques principales

• Processeurs Intel® Core™ Ultra (Série 2), socket LGA 1851, jusqu'à 125W
• DDR5 6400MT/s, double canal CU/U-DIMM x4, jusqu'à 256 Go
• M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1
• USB 3.2 x9, USB 2.0 x7
• LAN 2,5GbE x3
• SATA 6Gb/s x4 avec RAID 0,1,5,10
• HDMI 2.1 TMDS x2, DisplayPort 1.4a x1, VGA x1 (prise en charge 4K@60Hz)
• PCIe Gen5 x16 x2 ; PCIe Gen4 x4 x2 ; PCIe Gen4 x1 x3
• Alimentation ATX

Prise en charge de plusieurs périphériques PCIe
L'ATX-Q870A propose une capacité d'extension importante avec deux emplacements PCIe Gen5 x16 et plusieurs emplacements PCIe Gen4. Cela permet l'installation simultanée de GPU haute performance, d'accélérateurs IA, de stockages NVMe et de modules I/O dédiés (cartes série, interfaces capteurs, NIC basse vitesse). Les quatre emplacements M.2 permettent l'intégration de modules sans fil (4G/5G, Wi‑Fi 6) et de SSD NVMe supplémentaires pour une conception système flexible.

Compatibilité processeurs Intel® Core™ Ultra (Série 2)
Prend en charge les processeurs LGA 1851 jusqu'à 125W de la famille Intel® Core™ Ultra Série 2. La plate-forme peut exploiter jusqu'à 24 cœurs / 24 threads et intègre Intel® AI Boost NPU et Intel® Graphics GPU pour l'inférence matérielle accélérée (performance IA annoncée de la plate-forme jusqu'à 36 TOPS).

E/S nouvelle génération pour vitesse et flexibilité
Large choix d'E/S : neuf ports USB 3.2, sept ports USB 2.0, trois ports LAN 2,5GbE et plusieurs connecteurs COM. Sorties vidéo : double HDMI 2.1 TMDS, un DisplayPort 1.4a et un VGA ; HDMI/DP supportent 4K@60Hz. Ces interfaces couvrent les écrans haute résolution modernes et les moniteurs industriels hérités.

Caractéristiques techniques

• Modèle : ATX-Q870A (AAEON)
• Support CPU : Intel® Core™ Ultra (Série 2), LGA 1851, jusqu'à 125W, jusqu'à 24 cœurs / 24 threads
• IA/Graphiques : Intel® AI Boost NPU et Intel® Graphics GPU (IA plateforme jusqu'à 36 TOPS)
• Mémoire : DDR5 6400MT/s, double canal, CU/U-DIMM x4, jusqu'à 256 Go
• Emplacements M.2 : M.2 M-Key x2, M.2 E-Key x1, M.2 B-Key x1 (NVMe, modules sans fil 4G/5G, Wi‑Fi 6)
• SATA : SATA 6Gb/s x4 avec RAID (0,1,5,10)
• USB : USB 3.2 x9, USB 2.0 x7
• LAN : 2,5GbE x3
• Sorties vidéo : HDMI 2.1 TMDS x2, DisplayPort 1.4a x1, VGA x1 (prise en charge 4K@60Hz)
• Extension PCIe : PCIe Gen5 x16 x2 ; PCIe Gen4 x4 x2 ; PCIe Gen4 x1 x3
• COM : plusieurs connecteurs COM
• Alimentation : ATX
• Format : ATX (carte mère industrielle)
