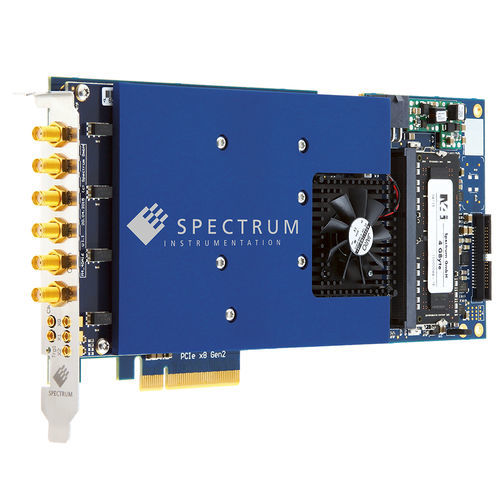

GÉNÉRATEUR DE FORMES ARBITRÉES - PCIe - jusqu'à 1,25 Géch/s - 16 bits
- générateur de formes d'ondes arbitraires 16 bits avec interface PCIe
- Modèles avec 625 MS/s ou 1.25 GS/s
- Modèles à 4, 2 ou 1 canal
- Bande passante du signal de sortie >200 MHz
- Niveau de sortie programmable ± 80 mV jusqu'à ± 2,5 V dans 50 Ohm
- mémoire embarquée de 2 Géchantillons
- Modes : Single-Shot, Loop, FIFO, Sequence Replay Mode, Gated, ...
- Synchronisation jusqu'à 8 cartes = 32 canaux (avec Star-Hub)
- 5 modèles différents disponibles
Les numériseurs de formes d'ondes arbitraires de la série M4i.66xx-x8 offrent les meilleures performances en termes de vitesse et de résolution. La série comprend des cartes PCIe avec une, deux ou quatre voies synchrones. La grande mémoire embarquée peut être segmentée pour rejouer différentes séquences de formes d'onde.
L'AWG dispose d'une interface PCI Express x8 Gen 2 qui offre des performances exceptionnelles en matière de flux de données. L'interface et les pilotes optimisés de Spectrum permettent des taux de transfert de données supérieurs à 1,5 Go/s, de sorte que les signaux peuvent être rejoués en continu à un taux de sortie élevé.
---
