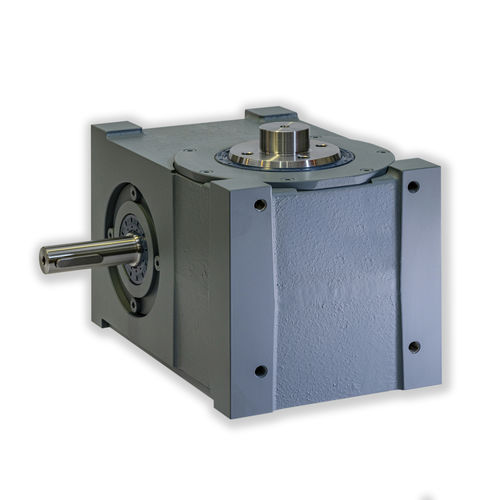

Indexeur rotatif Rotoblock® S/SS-series

oscillateurintermittentà came globoïdale

LeRotoblock® transforme le mouvement rotatoire uniforme de l’arbre d’entrée en mouvement rotatoire intermittent et oscillant de l’arbre de sortie. Le résultat est obtenu par l’action d’une came globoïde et une série de rouleaux palpeurs engagés dans la came. La transformation du mouvement est précise, contrôlée et silencieuse. Avantages LeRotoblock®, comparé à d’autres dispositifs, offre : vitesse de transfert élevée possibilité d’adopter la loi de mouvement la mieux indiquée à chaque application temps de cycle constants répétabilité de positionnement positionnement positif réduction des temps morts réduction du bruit et des vibrations absence de systèmes à cliquet ou arrêts mécaniques entretien limité. Ces caractéristiques ont poussé un nombre sans cesse croissant d’entreprises à utiliser le Rotoblock®. Fonctionnement Le Rotoblock® est un dispositif extrêmement simple. Une came globoïde, opportunément profilée, produit en tournant un mouvement contrôlé du palpeur (étoile). La forme particulière du profil de la came détermine à la fois le mouvement et l’arrêt du palpeur. La loi et le temps de mouvement du palpeur peuvent prendre un nombre infini de combinaisons. Dans le Rotoblock® à stations, le profil de la came se compose de deux secteurs distincts: l’angle de mouvement : il est à l’origine dans le palpeur d’une rotation angulaire avec une loi de mouvement prédéterminée ; l’angle d’arrêt : il assure l’arrêt, sans jeux, du palpeur. Il est possible de sélectionner l’amplitude de ces angles lors de la phase de projet.
