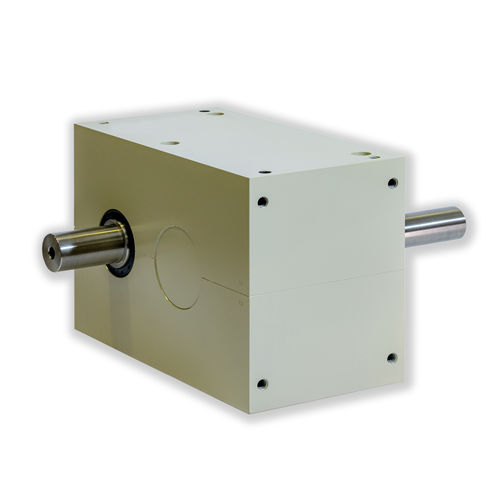

Indexeur oscillateur Parablock®
intermittentà cameà arbres parallèles

indexeur oscillateur
indexeur oscillateur
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Mouvement
oscillateur, intermittent
Type
à came, à arbres parallèles
Applications
pour machines

Description

Le Parablock® est un mécanisme à axes parallèles qui transforme la rotation à vitesse constante d’un couple de cames à profils conjugués en rotation intermittente ou oscillante d’un palpeur équipé de deux séries de rouleaux. Ces rouleaux, opportunément pré-chargés, garantissent le contrôle optimal de la position du palpeur aussi bien dans la phase de mouvement que dans la phase d’arrêt. Les cames ont un profil trempé et rectifié et les rouleaux roulent sur des pivots trempés et soutenus aux deux extrémités. Ceci permet d’obtenir des mouvements réguliers et silencieux, sans jeux ni coups, une précision de positionnement et d’excellentes capacités de chargement. Le parablock® est un mécanisme de conception très simple qui ajoute à ses remarquables qualités techniques et à sa grande fiabilité une extrême facilité de montage, un entretien très limité et, s’il est correctement choisi et monté, une usure pour ainsi dire inexistante. Le profil des cames est étudié de façon à fournir les meilleures performances dynamiques intermittentes ou oscillantes produites par des cames rotatives à vitesse constante. C’est pour cette raison qu’il est important que les transmissions, aussi bien en entrée qu’en sortie du groupe, soient absolument privées d’élasticité, de jeux et de vibrations qui non seulement altèrent les performances dynamiques mais produisent aussi sur les différents composants des points d’usure et des surcharges incontrôlées d’autant plus grandes que les oscillations de la vitesse de rotation seront amples et fréquentes. En plus des typologies standards prévues dans le catalogue, des Parablock® spéciaux pour des applications particulières peuvent être fournis.

Catalogues

Aucun catalogue n’est disponible pour ce produit.
