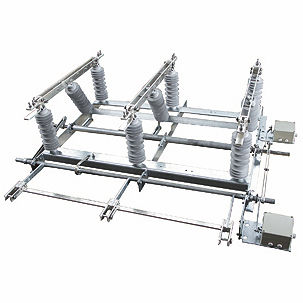

Sectionneur extérieur FES 12

moyenne tension3 pôles

Les interrupteurs extérieurs Driescher à 1 et 3 pôles sont spécialement conçus pour une grande fiabilité d'alimentation et répondent aux spécifications de la norme EN 62271-102. Les interrupteurs peuvent être utilisés pour une plage de tension nominale de Ur 12 kV jusqu'à 38,5 kV selon la version et pour un courant nominal de Ir 400 A, 630 A et 1600 A. Conception des interrupteurs : Pour le montage vertical (montage mural), le sectionneur avec un angle de commutation de 90° est préférable. Pour assurer une fermeture indépendante dans le montage horizontal (montage sur poteau), un angle de commutation de 110° est nécessaire sur l'arbre de commande. Le jeu de couteaux sectionneurs est directement actionné par l'arbre de commande avec les isolateurs. Le cadre de base ainsi que toutes les pièces en acier sont pourvus d'une protection de surface galvanisée selon DIN EN ISO 1461 ou en acier inoxydable, qui offre une excellente résistance à la corrosion. Les parties sous tension sont en cuivre électrolytique argenté selon QTL 0200. Pour l'isolation à la terre, on utilise des isolateurs en résine cycloaliphatique coulée, qui a fait ses preuves au fil des décennies. Pour une tension nominale de 12 kV et 24 kV, un degré de pollution PD 3 (25 mm / kV) et pour 38,5 kV un degré de pollution PD 2 (20 mm / kV) est spécifié en standard. (Degré de pollution plus élevé sur demande.)
