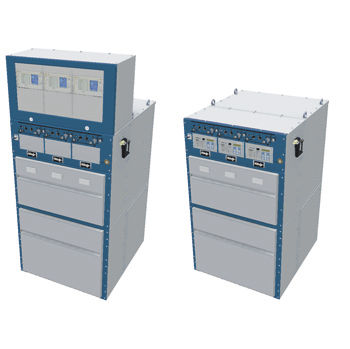

Appareillage de commutation contre les arcs électriques ECOS-C

contre les courts-circuitsunipolairemoyenne tension

Présentation
Le groupe moyenne tension ECOS-C, sans SF6, est certifié jusqu'à 24 kV et, avec une largeur de baie de 240 mm, constitue un système de disjoncteurs compact prêt à l'emploi pour les applications industrielles. Équipé d'interrupteurs à vide et de l'isolant liquide Midel 7131, le système garantit une coupure fiable des courts-circuits et une recyclabilité en fin de vie.

Caractéristiques principales

• Sans SF6, sans fluoroketone ni fluoronitrile — potentiel de réchauffement global GWP = 0,0
• Systèmes compacts assemblés en usine, de 2 à 7 baies, largeur de baie 240 mm
• Barre omnibus et baies dimensionnées pour 630 A en courant continu
• Parties primaires encapsulées avec protection tactile, indice IP67
• Sécurité élevée contre les arcs grâce aux parties primaires une-pôle métalliques encapsulées
• Isolant liquide Midel 7131 classé non dangereux par l'Agence fédérale de l'environnement
• Disjoncteur avec interrupteurs à vide capables de couper jusqu'à 20 kA en 3 s
• Commande à énergie emmagasinée compatible ARC, jusqu'à 10 000 opérations (classe M2)
• Adapté pour exploitation en sites situés à des altitudes supérieures à 1000 m
• Panneau de mesure séparé, aérien et inviolable, disponible

Spécifications techniques

• Tension nominale : jusqu'à 24 kV
• Largeur de baie : 240 mm
• Courant permanent barre omnibus : 630 A
• Pouvoir de coupure en court-circuit : 20 kA (3 s)
• Protection partie primaire : encapsulée, tactile, IP67
• Média isolant : Midel 7131 (non dangereux)
• Technologie de coupure : interrupteurs à vide
• Commande : énergie emmagasinée, compatible ARC, classe M2 (jusqu'à 10 000 opérations)

Applications et avantages

• Empreinte compacte pour locaux électriques restreints et implantations modulaires
• Alternative écologique aux systèmes à base de SF6 avec recyclabilité complète en fin de vie
• Assemblage en usine réduisant les durées d'installation et de mise en service sur site
• Haute sécurité pour le personnel et protection contre les arcs pour postes industriels et de distribution
• Options de mesure et d'essai via un panneau de mesure séparé, isolé à l'air
