Palpeurs de mesure DIAVITE AG

Capacité de mesure: 15 mm

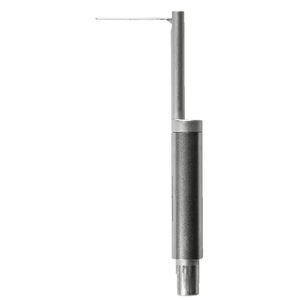

PALPEUR DE PERÇAGE SANS PATIN (BZFH) Perçage minimum: Ø 1.5 mm Profondeur de mesure maximum: 15 mm Flancs de dent: à partir du module 0.75

Capacité de mesure: 10, 25 mm

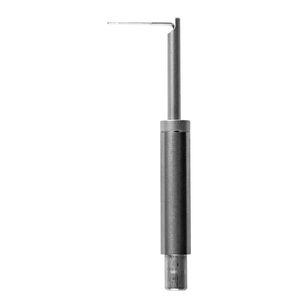

PALPEUR POUR RAINURES SANS PATIN (NFH) Profondeur de rainure maximum: 25 mm Largeur de rainure minimum: 1.5 mm

PALPEUR TRANSVERSAL SANS PATIN (WFH) Pour mesurer les flancs internes des rainures

Capacité de mesure: 27 mm

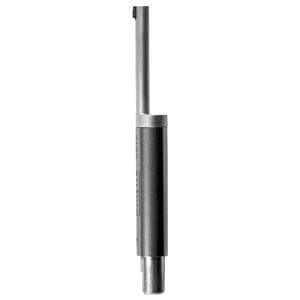

PALPEUR STANDARD (SH) inclus dans la livraison Perçage minimum: Ø 8 mm Profondeur de mesure maximum: 27 mm

Capacité de mesure: 20 mm

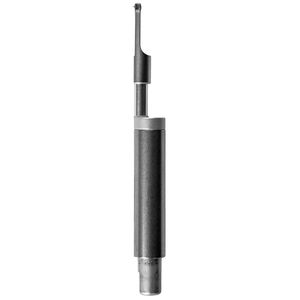

PALPEUR DE PERQAGE (BH) Perçage Minimum: Ø 2.5 mm Profondeur de mesure maximum: 20 mm

Capacité de mesure: 15, 20 mm

PALPEUR POUR RAINURES (NH) Profondeur de rainure maximum: 15 mm + 20 mm Largeur de rainure minimum: 3 mm

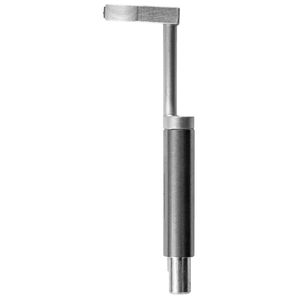

PALPEUR POUR AXES ET LAMES (AH) Pour mesurer les lames d’outils coupants, les bords, les fils métalliques et les axes minces

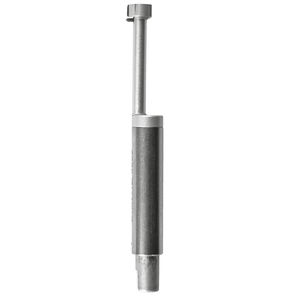

PALPEUR CONCAVE-CONVEXE (KKH) Utilisation pour pièces concaves et convexes ayant un rayon minimum de 5 mm. Des courbures irrégulières peuvent également être mesurées sans problème.

PALPEUR POUR FLANCS D’ENGRENAGES (ZH) Palpeur à patin à partir du module 2

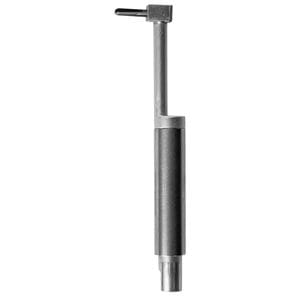

PALPEUR TRANSVERSAL (QH) Pour les mesures sur vilebrequins
