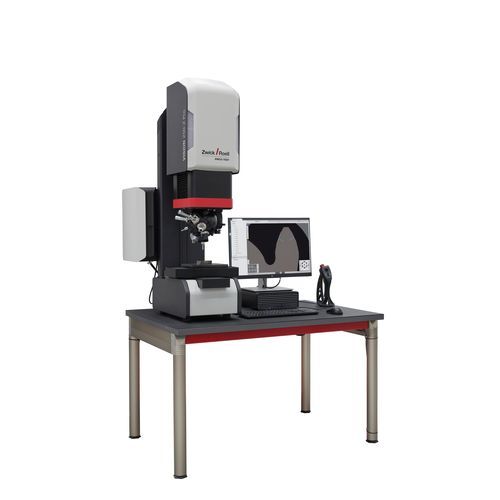

Duromètre Rockwell VisionLine

universelBrinellVickers

Présentation
Le durmètre universel VisionLine propose des essais de dureté polyvalents du micro au macro pour la production et le laboratoire. Il prend en charge les essais Vickers, Knoop, Brinell, Rockwell ainsi que les contrôles carbone et plastiques. Commande intuitive via écran tactile, PC ou unité de commande MotionControl. Disponible en versions semi-automatique et entièrement automatique. Le système comprend un changeur d'outils configurable (jusqu'à 8 positions), une évaluation assistée par IA (ecos™ III) et un système optique et caméra haute précision.

Domaines d'application

• Essais de dureté individuels
• Essais en série et sur pièces identiques
• Contrôles de dureté sur engrenages, soudures, éprouvettes Jominy et diverses géométries de pièces
• Essais sur acier, aluminium, cuivre, laiton, or, céramique, carbone et plastiques

Méthodes d'essai

• Vickers
• Knoop
• Brinell
• Rockwell
• Contrôle carbone
• Dureté par empreinte sphérique

Force d'essai

• Standard : 0,3 - 250 kg
• Optionnel : à partir de 0,01 kg (10 g) ou 0,3 g selon le modèle

Variantes / Configurations

• Version à volant
• Axe Z motorisé
• Positionnement entièrement automatique des pièces (table linéaire, solutions de table de travail)
• Différentes hauteurs d'essai et plages de charge (selon modèle)

Normes / Conformité

• ISO 6506 (Brinell)
• ISO 6507 (Vickers)
• ISO 4545 (Knoop)
• ASTM E384 / ASTM E92 (Vickers / Knoop)
• ASTM E10 (Brinell)
• ISO 6508 / ASTM E18 (Rockwell)
• DIN 51917
• ISO 2039-1 (essais plastiques)

Avantages produit

• Large plage de charge 0,01 kg – 250 kg (selon équipement)
• Compatible Vickers, Knoop, Brinell, Rockwell, contrôles carbone et plastiques
• Commande automatique de la luminosité et évaluation assistée par IA pour des résultats efficaces et fiables
• Contrôle simple via écran tactile, PC ou MotionControl
• Disponible en configuration semi-automatique et entièrement automatique

Fonctions / Points forts

• Changeur d'outils configurable jusqu'à 8 positions (objectifs, pénétrateurs, laser, Brinell SmartLight)
• Extension de charge optionnelle (permet des charges très faibles)
• Commande externe modulaire (6e génération) pour une maintenance et une mise à niveau facilitées
• Systèmes de serrage et accessoires variés (tables d'essai prismatiques, planes et sphériques, socles, laser de positionnement)
• Logiciel ecos™ III avec Quicktest, mesure en série et fonction panorama ; évaluation assistée par IA

Comparatif des variantes (extrait)
Vision 250 | Vision 250-Z | Vision 250-Z Pro
Plage de charge : 0,3-250 kg (optionnel à partir de 10 g) | 0,3-250 kg (optionnel à partir de 10 g) | 0,3-250 kg (optionnel à partir de 10 g)
Changeur d'outils : 3 positions (option 8 positions) | 3 positions (option 8 positions) | 3 positions (option 8 positions)
Affichage : PC tactile 15,6" | PC tactile 15,6" | PC externe
Niveau d'automatisation : semi-automatique | semi-automatique | entièrement automatique
Logiciel : ecos™ III Touch | ecos™ III Touch | ecos™ III Pro
Positionnement des pièces : manuel | manuel | table linéaire
Alimentation des pièces : volant | axe Z motorisé | axe Z motorisé et table linéaire

Remarque
La famille VisionLine comprend des modèles avec différents châssis d'essai, configurations caméra et options d'équipement. La configuration exacte (course d'essai, dimensions de table, hauteur et poids maximum de la pièce, consommation) dépend du modèle choisi.

Caractéristiques / spécifications techniques

• Plage de charge (série) : 0,3 - 250 kg (optionnel à partir de 0,01 kg / 10 g selon le modèle)
• Hauteur d'essai max. : Vision 250 = 220 mm ; Vision 250-Z = 175 mm ; Vision 250-Z Pro = 175 mm
• Table d'essai : Vision 250 / 250-Z Ø 90 mm ; Vision 250-Z Pro 150 x 200 mm
• Résolution de la caméra d'évaluation : 12 Mpix avec capteur CMOS
• Poids max. de la pièce : Vision 250 / 250-Z = 200 kg ; Vision 250-Z Pro = 60 kg
• Système d'exploitation (modèles PC standard) : Windows 11
• Température ambiante (selon ISO/ASTM) : +5 °C à +40 °C
• Humidité relative : max. 70 % (non condensante)
• Indice de protection : IP20
• Consommation (selon modèle) : exemples extraits des fiches techniques : 120/50 W, 720/100 W, 600/100 W (selon modèle)
• Dimensions typiques (L×P×H, selon modèle) : ex. 305 x 680 x 1271,5 mm (Vision 250) ou 645 x 680 x 1216,5 mm (Vision 250-Z Pro)
