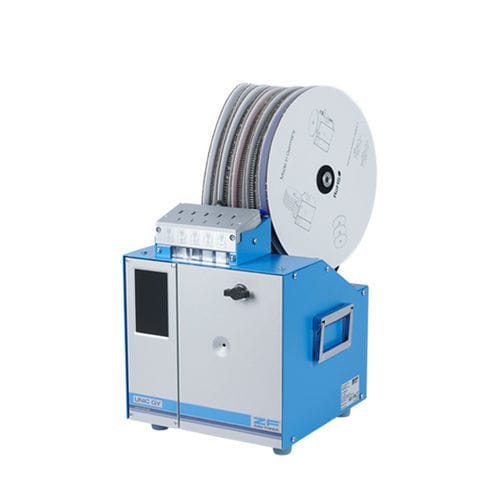

Dénudeuse sertisseuse pour embouts Z+F UNIC-GV

automatiquepneumatiqueavec alimentation automatique de vis

Présentation
La UNIC-GV est une dénudeuse-sertisseuse électropneumatique de table destinée au traitement d'aderends (manchons) en bobine. Elle permet la transformation de cinq diamètres de manchons différents sans changement d'outil et accepte des manchons pour conducteurs multistandards. L'utilisateur sélectionne le diamètre via un écran tactile graphique 5″. Des manchons en bobine de 0,5–2,5 mm² (AWG 20–14) avec des longueurs de sertissage de 8 mm ou 10 mm peuvent être traités sans arrêt de production.

Caractéristiques principales

• Aucun changement d'outil nécessaire
• Couvercle transparent de l'alimentation des manchons
• 5 sections de section sélectionnables
• Commande simple via écran tactile graphique 5″
• Capacité jusqu'à 23 000 manchons
• Temps de cycle rapide (mode Speed)
• Rangement ordonné des manchons
• Surveillance intégrée du processus de sertissage

Données techniques

• Plage de sertissage : 0,5–2,5 mm² (AWG 20–14)
• Longueur de sertissage (CL) : 8 / 10 mm (0,31 / 0,39 in.)
• Longueur d'introduction : 27 mm (1,06 in.) + CL
• Temps de cycle : 2,0 s (1,5 s en mode Speed)
• Alimentation : 100–240 V ; 50/60 Hz ; 16 VA
• Pression d'air : 5,5 bar (≈79,8 psi)
• Dimensions (L × P × H) : 335 × 485 × 565 mm
• Poids : 22 kg
• Référence de commande : V10AG000182
