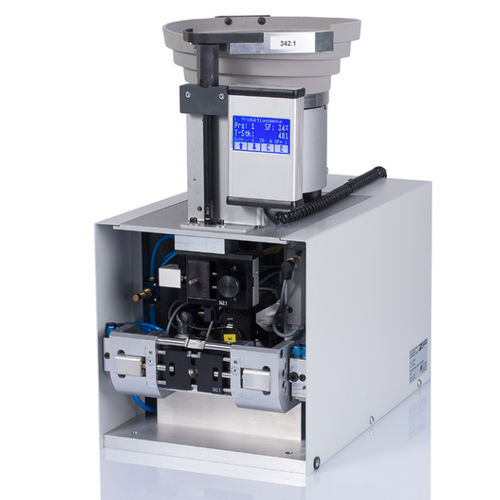

Module de sertissage CM 03

Informations techniques Le module de sertissage à entraînement électropneumatique, facilement adaptable, est spécialement conçu pour traiter les contacts desserrés et pour être intégré dans des machines entièrement automatiques pour traiter les contacts tournés libres et pour être intégré dans des machines entièrement automatiques. Dans la gamme de 0,08 à 2,5 mm2 (AWG 28 - 14), les fils et les contacts peuvent être sertis. Le sertissage standard est un sertissage à 4/8 indentations correspondant à la norme MIL 22520. En option, il est possible d'adapter la machine à d'autres formes de sertissage. Le réglage de la profondeur de sertissage est motorisé, 50 programmes différents peuvent être mémorisés. La machine peut être convertie pour d'autres contacts en utilisant des kits d'outils spécifiques. Tous les outils sont facilement remplaçables. Options - Contrôleur de force de sertissage - Autres formes de sertissage : 4-indent, B-Crimp Plage de sertissage : 0,08 - 2,5 mm² (AWG 28 - 14) 4 - 6 mm² (AWG 12 - 10) Forme de sertissage : 4/8-indent / B-Crimp Longueur d'entrée : 16 mm (0.63 in.) Temps de cycle : 1,5 s Alimentation électrique : 100 - 240/50 - 60/205 V/Hz/VA Pression d'air : 6,0 bar (87.02 psi) Dimensions (l x p x h) : 260 x 460 x 510 mm (10.2 x 18.1 x 20 in.) Poids : 30 kg (66.14 lbs)
