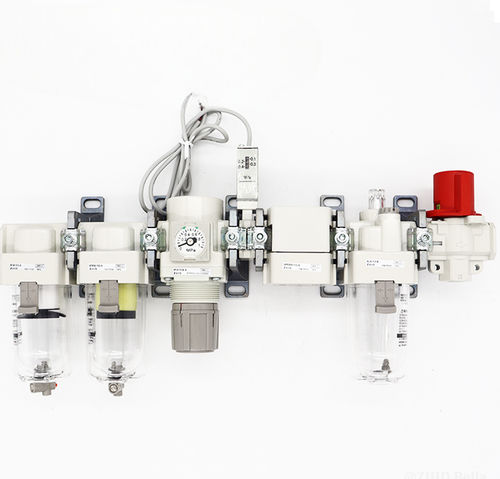

Unité de traitement d'air industrielle AC30M-F03EKSV-B

compactemodulaire

Aperçu du produit

• Unité modulaire de traitement d'air combinant Filtre (AF), Séparateur d'huile (AFM), Régulateur (AR) et Lubrificateur (AL) pour réseaux d'air comprimé.
• Bol en polycarbonate transparent pour meilleure visibilité et résistance environnementale.
• Remplacement de l'élément sans outil : élément et bol d'une seule pièce pour un remplacement manuel rapide.
• Conception compacte réduisant l'espace de maintenance requis (réduction jusqu'à 46%).

Description détaillée
Description pour ZJHD AFM30-F03-A + AC30-F03E-KSV-B
Le montage regroupe filtration, séparation des brouillards, régulation de pression et lubrification dans un bloc modulaire compact adapté aux réseaux d'air industriels. Applications typiques : alimentation d'équipements pneumatiques, armoires de commande et machines de production nécessitant un air régulé, sec et lubrifié.

Table série AC

• Série : AC
• Corps (Body Size) : 30 — taille standard pour débits moyens
• Type de filetage : F (G)
• Taille de port : 3 (3/8)
• Option a : – — Sans vidange automatique (si spécifié)
• Option b : E — Manomètre encastré carré (avec indicateur de limite)
• Accessoire : KSV — inclut clapet, contacteur de pression et électrovanne 3 voies
• Demi-standard (par défaut) : Réglage 0,05 à 0,85 MPa ; bol en polycarbonate ; lubrificateur sans robinet de vidange
• Demi-standard (alt) : Avec robinet de vidange (type décharge) ; sens d'écoulement de gauche à droite ; plaque signalétique ; notices pour bol et manomètre en unités impériales : MPa

Table série AFM

• Série : AFM
• Corps : 30
• Type de filetage : F (G)
• Taille de port : 3 (3/8)
• Option a : – — Sans option de montage (si spécifié)
• Option b : – — Sans vidange automatique (si spécifié)
• Demi-standard : Bol en polycarbonate ; option robinet de vidange ; sens d'écoulement gauche→droite ; plaque signalétique et notice en MPa

Images supplémentaires dans la fiche
La galerie produit comprend vues multiples, illustrations d'assemblage et guide de commande pour clarifier les codes modèles et les options disponibles.

Caractéristiques techniques

• Réf. (SKU) : AC30M-F03EKSV-B (AFM30-F03-A + AC30-F03EKSV-B)
• Marque : ZJHD
• Catégorie : Unité de traitement d'air
• Série / Dénomination : AF / AFM / AR / AL
• Composition : Filtre d'air (AF) + Séparateur d'huile (AFM) + Régulateur (AR) + Lubrificateur (AL)
• Corps : 30
• Type de filetage : F (G)
• Taille de port : 3 (3/8)
• Accessoire : KSV (clapet, contacteur de pression, électrovanne 3 voies inclus)
• Option b (AC) : E = manomètre encastré carré avec indicateur de limite
• Option a (AC) : Sans vidange automatique (si spécifié)
• Fonctions semi-standard (AC) : Réglage 0,05–0,85 MPa ; bol polycarbonate ; lubrificateur sans robinet de vidange
• Fonctions semi-standard (AFM) : Bol polycarbonate ; vidange en option ; sens d'écoulement gauche→droite ; plaque signalétique et notices en MPa
• Sens d'écoulement (si spécifié) : Gauche → Droite
• Matériau : Bol en polycarbonate pour transparence et visibilité
