Bloc électrovanne à commande assistée SY3000

5 voiespour air comprimécompact

Vue d'ensemble

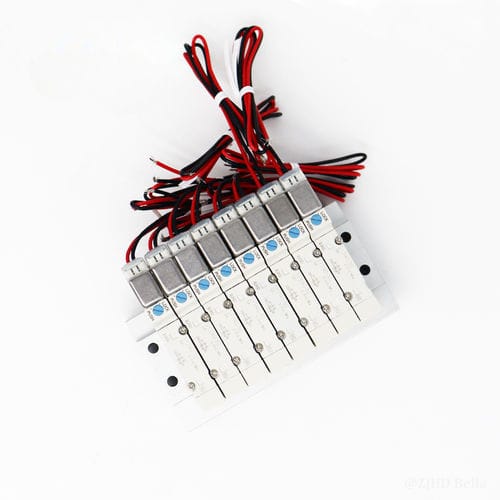

Collecteur monté sur base pour électrovannes 5 voies de la série SY3000. Le modèle SS5Y3-41-08-M5-5G offre 8 positions sur une même base pour le montage et la distribution pneumatique de plusieurs vannes 5 voies. Adapté aux ensembles de vannes centralisés et aux systèmes de contrôle pneumatique modulaires.

Points clés

• Collecteur monté sur base 8 positions pour vannes 5 voies SY3000 (SS5Y3-41-08-M5-5G)
• Possibilité de montage combiné de vannes 3 voies et 5 voies
• Consommation électrique réduite : 0,1 W (avec circuit d'économie d'énergie)
• Différentes configurations : corps en aluminium, rail DIN, type empilable
• Séries de collecteurs disponibles : SS5Y3, SS5Y5, SS5Y7, SS5Y9

Caractéristiques techniques

• Série : SY3000
• Modèle : SS5Y3-41-08-M5-5G (collecteur monté sur base 8 positions, 5 voies)
• Options de série : SS5Y3, SS5Y5, SS5Y7, SS5Y9
• Positions : 8
• Dimensions orifices A/B : M5 x 0,8
• Tension nominale : 24 VDC
• Consommation : 0,1 W (avec circuit d'économie d'énergie)
• Type d'actionnement : 2 positions, simple
• Type de pilotage : pilotage interne
• Spécifications bobine : standard
• Entrée électrique : câble à passe-fil, longueur 300 mm
• Commande manuelle : type verrouillable par pression et rotation
• Type de filetage : PT
• Options de montage : corps en aluminium, rail DIN, type empilable

Applications et commande

• Convient pour l'automatisation d'usine, les tableaux de distribution pneumatique et les lignes d'assemblage
• Commander le modèle SS5Y3-41-08-M5-5G pour un collecteur 8 positions 5 voies ; vérifier la compatibilité avec les modules de vanne SY3000
• Préciser l'option de collecteur souhaitée (aluminium, rail DIN ou empilable) et l'entrée électrique lors de la commande
