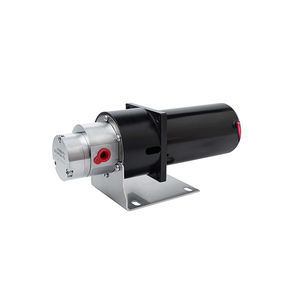

Pompe à engrenage MPB150

pour produits chimiquesà entraînement magnétiqueauto-amorçante

Présentation du produit
Pompe à engrenages à entraînement magnétique MPB150 entraînée par un moteur DC brushless (BLDC). Conçue pour un débit continu sans pulsation jusqu'à 10 L/min et une pression de sortie maximale de 10 bar. Adaptée aux transferts et dosages précis nécessitant une étanchéité sans fuite, un faible niveau sonore et la gestion d'un large éventail de viscosités ; usage fréquent dans les systèmes de refroidissement et les applications d'énergie nouvelle.

Points clés

• Distribution précise sans pulsation
  Les engrenages hélicoïdaux assurent un déplacement continu et précis du fluide avec une précision de livraison comparable aux systèmes servo/stepper (±0,5%).
• Forte aspiration et pression stable
  Capacité d'aspiration sous vide élevée et distribution en pression stable, y compris pour les liquides de faible viscosité.
• Entraînement magnétique sans fuite
  Accouplement magnétique et joint torique statique isolent le fluide pompé et empêchent les fuites externes.
• Fonctionnement silencieux
  La transmission du couple par accouplement magnétique et l'engrènement hélicoïdal réduisent les contacts mécaniques, les frottements, les chocs et les vibrations.
• Longue durée de vie
  Matériaux hautes performances et conception sans balais prolongeant la durée de service (pas de balais carbone).

Spécification du modèle (décomposition du code)
Modèle : MPB 150 B A D A 24V 400W
Répartition par colonne :
1 : Série pompe = MPB (joint torique en caoutchouc)
2 : Modèle/Déplacement = 150 (5,4 ml/tr ; débit max 10 LPM)
3 : Corps de pompe = A : 304 ; B : 316L ; C : PPS ; autres personnalisations disponibles
4 : Engrenage/Axe = A : engrenage PEEK + axe 316L ; B : engrenage PEEK + axe céramique ; autres personnalisations disponibles
5 : Filetage entrée/sortie = D : G1/2 ; E : autres personnalisations
6 : Moteur = A : BL (moteur brushless DC) ; B : DC (moteur à balais) ; D : SVCA (moteur servo) ; E : ACIM 3 phases ; F : ACIMB (antidéflagrant) ; G : BLB (BLDC antidéflagrant)
7 : Tension = 24V
8 : Puissance = 200W / 400W

Paramètres techniques
Modèle : MPB150BADA24V400W
Viscosité du milieu : 0–3000 cps
Température du milieu : -40°C à 100°C
Pression de sortie maximale (différentiel) : 10 bar
Niveau de vide à l'aspiration : -0,85 bar
Moteur : 400W BLDC, 24V
Vitesse moteur : 500–3500 tr/min

Applications

• Systèmes de refroidissement
• Applications d'énergie nouvelle
• Dosage et transfert de fluides de précision nécessitant une étanchéité sans fuite et un faible bruit

Caractéristiques techniques

• Déplacement : 5,4 ml/tr
• Débit maximal : jusqu'à 10 L/min
• Pression de sortie maximale : 10 bar
• Capacité d'aspiration : -0,85 bar
• Plage de viscosité : 0–3000 cps
• Plage de température : -40°C à 100°C
• Type de moteur : Brushless DC (BLDC), 24V, 400W (autres options disponibles)
• Vitesse moteur : 500–3500 tr/min
• Options corps pompe : 304, 316L, PPS (personnalisable)
• Options engrenage/axe : engrenage PEEK + axe 316L ; engrenage PEEK + axe céramique (personnalisable)
• Filetage entrée/sortie : G1/2 (autres personnalisations disponibles)
• Étanchéité/entraînement : entraînement magnétique avec joint torique statique (sans fuite)
• Fonctionnalités : distribution précise sans pulsation, forte aspiration, faible bruit, longue durée de vie
