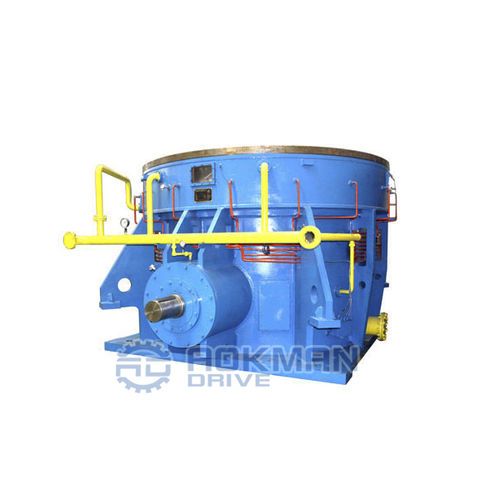

Réducteur vertical MLX Series

à couple coniquecoaxialsilencieux

Réducteurs de broyeurs verticaux de la série MLX Puissance nominale : 50kW~9000kW Ratio : Maximum i=80 Le train d'engrenages : Engrenages coniques et planétaires Position des arbres : Angle droit Monté : Montage vertical Le logement : Fonte Les broyeurs verticaux nécessitent une puissance nominale extrêmement élevée et une facilité d'utilisation très grande. Les réducteurs de la série AOKMAN® MLX pour broyeurs verticaux, en tant que composant clé des broyeurs verticaux, sont utilisés pour transmettre la puissance, réduire la vitesse du moteur pour atteindre la vitesse de rotation requise par le broyeur pendant le processus de broyage, et soutenir la meule. La force axiale élevée et la force radiale partielle générées pendant le processus de broyage sont transmises à la fondation du broyeur par le palier de butée et le carter. Composants : 1. Boîte de vitesses : Fonte 2. Le train d'engrenages : Série MLY : 2 étages, 1 étage à engrenage conique spiral + 1 étage à engrenage planétaire Série MLXSD : 3 étages, 1 étage à engrenage conique spiralé + 1 étage à engrenage hélicoïdal + 1 étage à engrenage planétaire Série MLXSS : Paire d'engrenages coniques en spirale à 3 étages, 1 étage + paire d'engrenages planétaires à 2 étages 3. Configurations d'entrée : Entrée d'arbre solide à clavette 4. Configurations de sortie : Disque circulaire de montage pour la connexion avec la meule Modèles et paramètres : Série MLX : Puissance nominale : P=50kW~4000kW Ratio : Maximum i=50 Modèles : MLX5~MLX500 Diamètre de l'arbre d'entrée : 65~250mm Hauteur du centre de l'arbre d'entrée : 260~1100mm Diamètre du disque circulaire de montage : 980~3850mm Série MLXSD Puissance nominale : P=1400kW~7000kW Ratio : Maximum i=65 Série MLXSS Puissance nominale : P=2000kW~9000kW Ratio : Maximum i=80
